VCSA のインストール





事前確認

〇vCenterでサポートしているESXiのバージョンについては事前確認する。

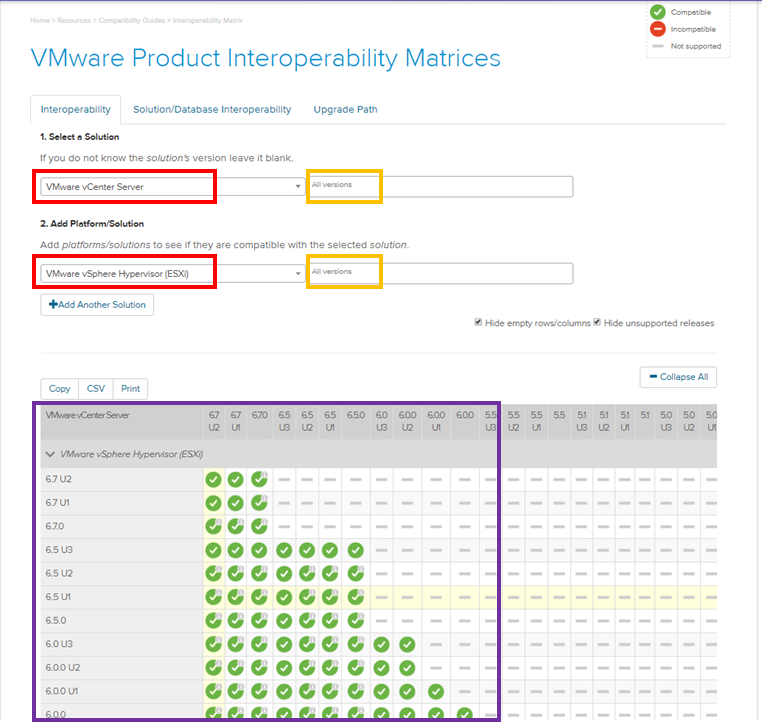

【VMware Product Interoperability Matrices】

https://www.vmware.com/resources/compatibility/sim/interop_matrix.php



下記のような感じで"VMware vCenter Server" と "VMware vSphere Hypervisor(ESXi)"を選択すると対応表が確認できる。

※ESXi5.xを使用する場合はvCenterのバージョンには注意する必要がある。

f:id:pocket01:20190816214546p:plain



〇DNSサーバへvCenterのホスト名とIPアドレスのレコード登録を実施している

インストール(ステージ1)

 vCenterのISOファイルをマウントし、"\vcsa-ui-installer\win32\installer.exe"を実行します。

f:id:pocket01:20190815230201p:plain

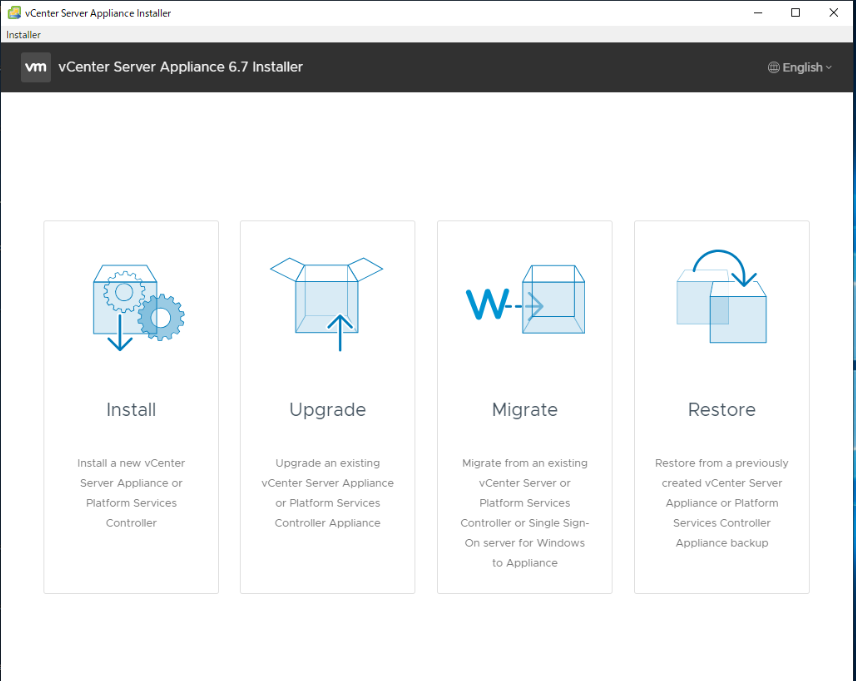

 インストール画面が開きます。

f:id:pocket01:20190815230656p:plain

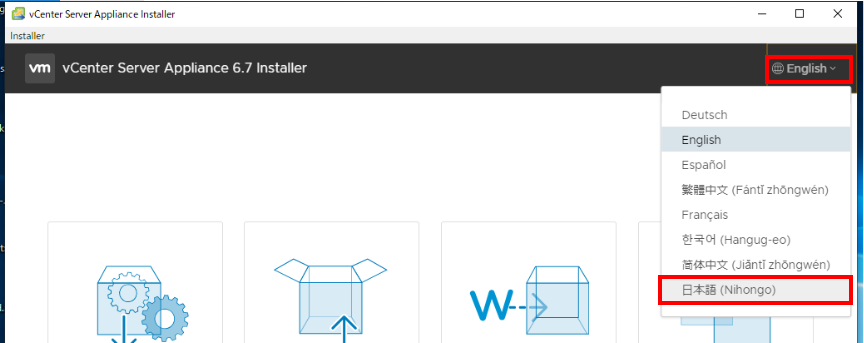

言語を日本語化のために、右上のEnglishのが個所からリストを表示させ、「日本語」を選択します。

f:id:pocket01:20190815230832p:plain

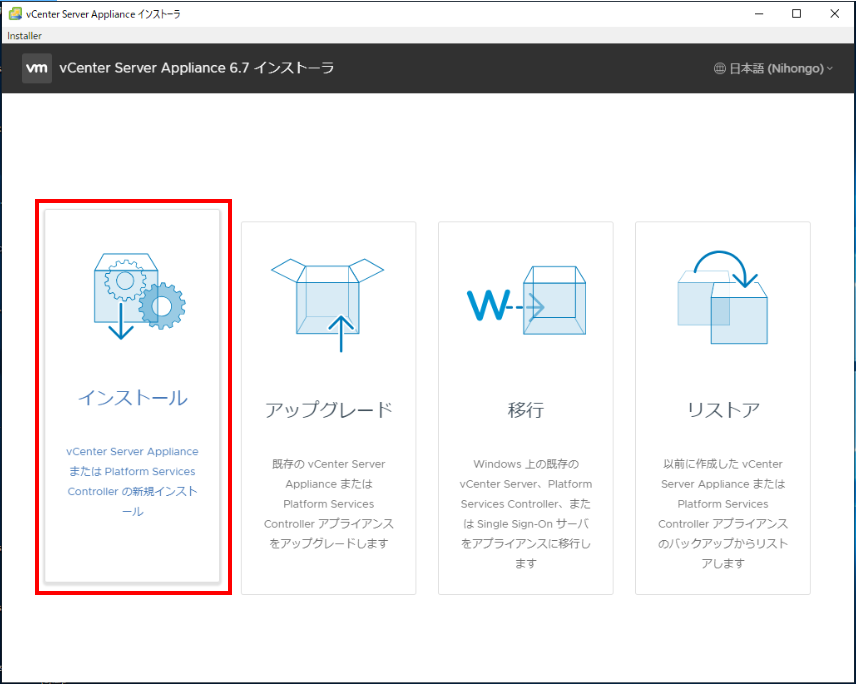

「インストール」を選択します。

f:id:pocket01:20190815231104p:plain

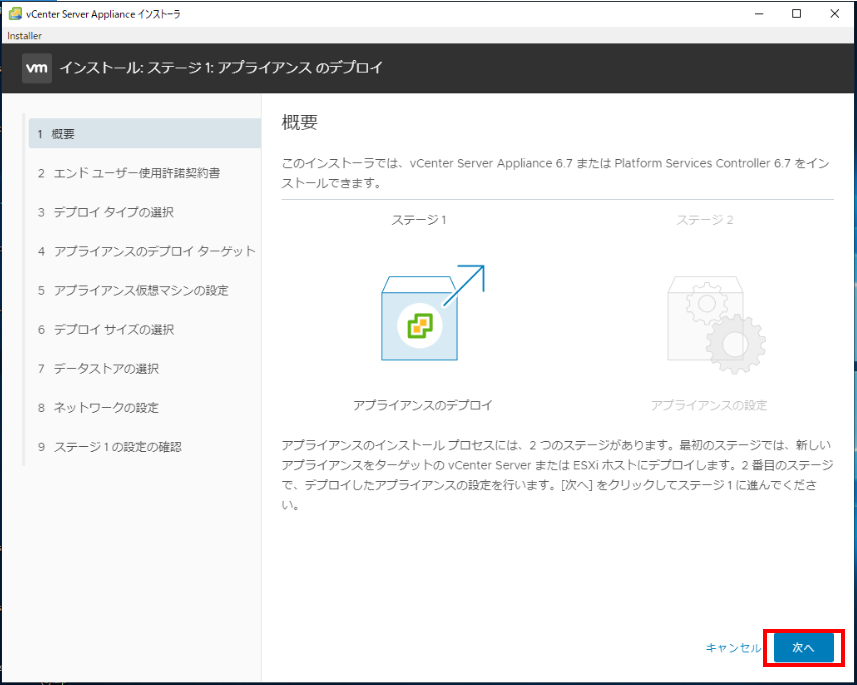

「次へ」をクリックします。

f:id:pocket01:20190815231155p:plain


「使用許諾契約書の条項に同意します。」に を入れ、「次へ」をクリックします。

f:id:pocket01:20190815231237p:plain

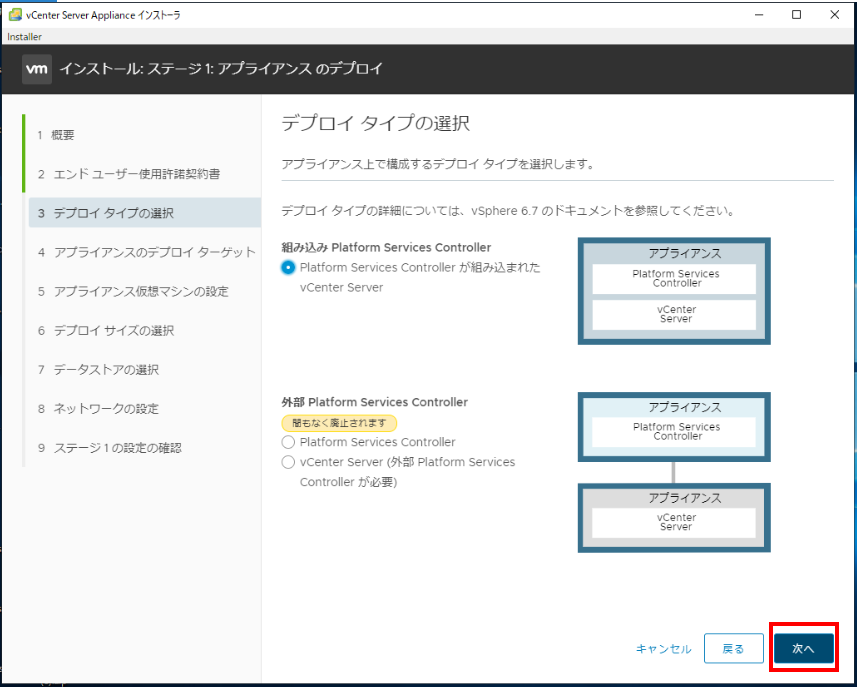

デプロイメントタイプの選択は、「組み込みPlatformServices controller」を選択し、「次へ」をクリックします。

外部の分離型は廃止予定のようなので選ばないほうが良いかも。

f:id:pocket01:20190815231317p:plain

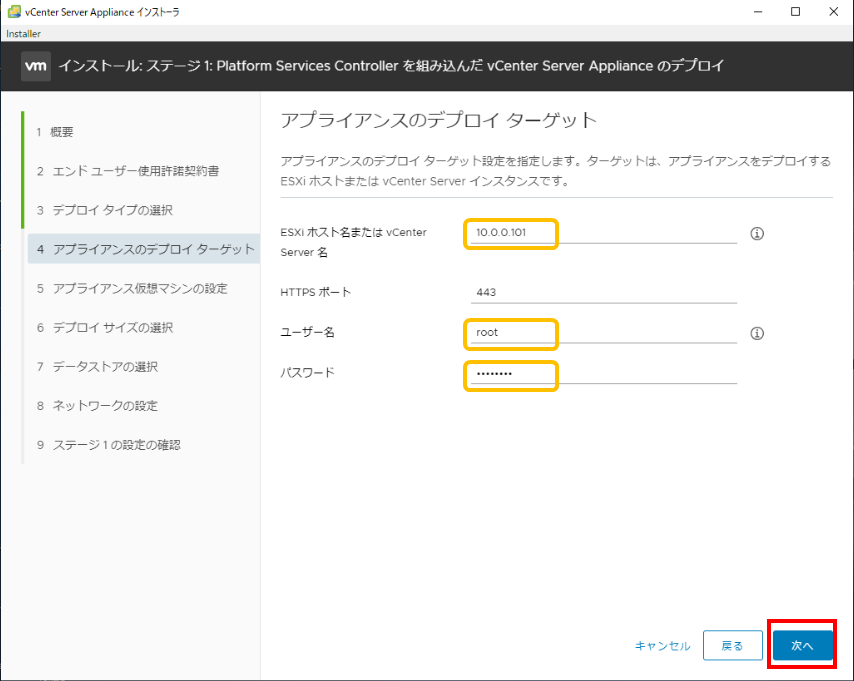

 デプロイするESXiホストのIPアドレス、ユーザ名、パスワードを入力し、「次へ」をクリックします。

f:id:pocket01:20190815231548p:plain

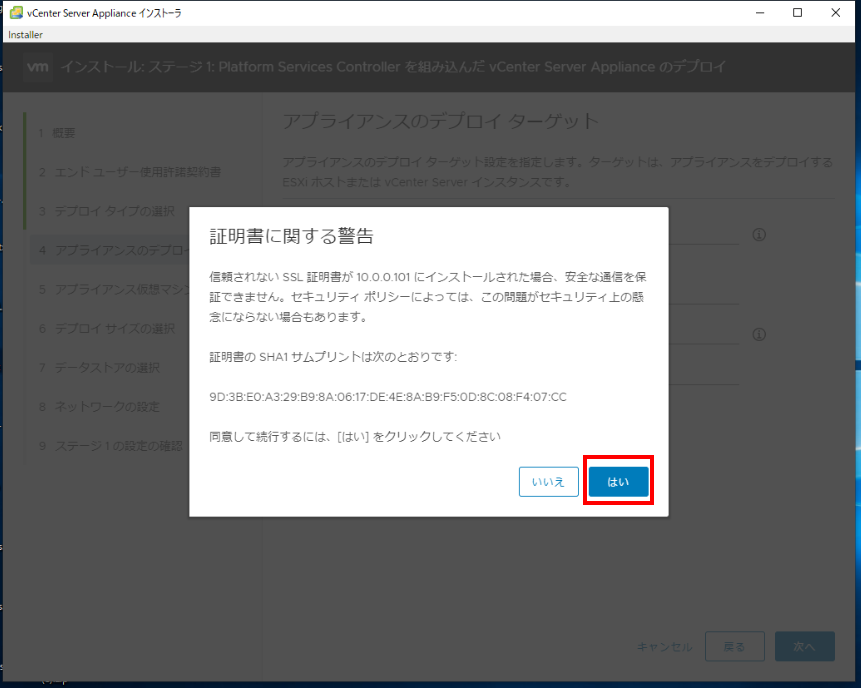

 証明書に関する警告が表示された場合は、「はい」をクリックし次に進みます。

f:id:pocket01:20190815231628p:plain

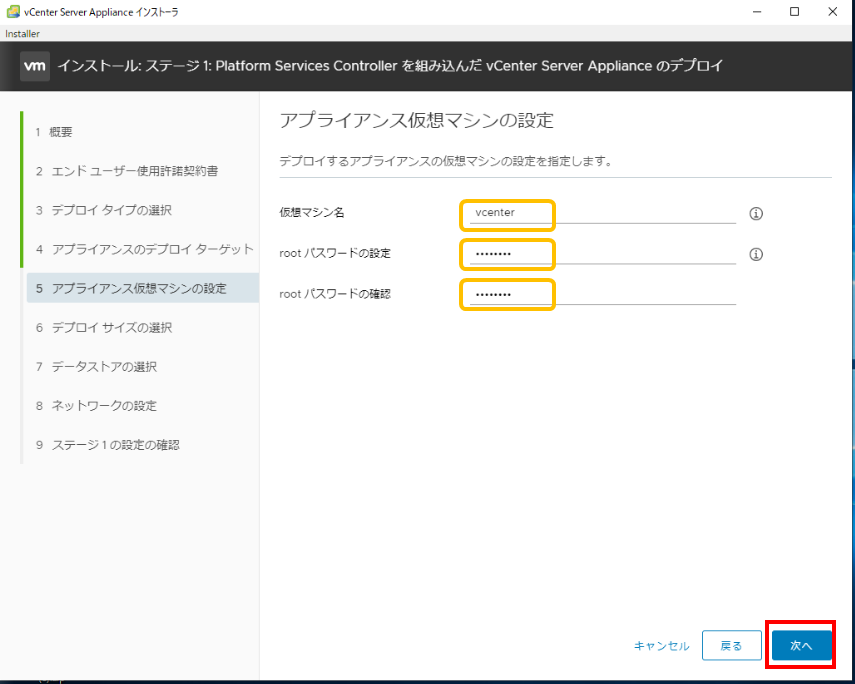

VCSAの「仮想マシン名」、「rootユーザーのパスワード」を入力し、「次へ」をクリックします。

f:id:pocket01:20190815231824p:plain

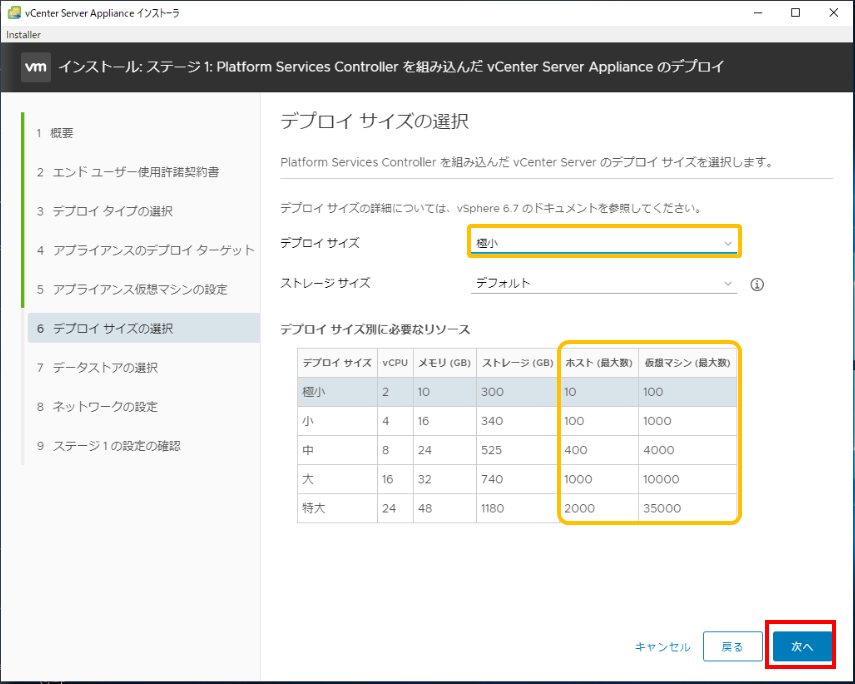

 プロイサイズの選択で、「デプロイサイズ」を選択し、「次へ」をクリックします。

サイズは、将来的な使用用途や仮想マシン数等を見越した上で"必要なリソース表"を参考すると決めやすい。

f:id:pocket01:20190815232106p:plain

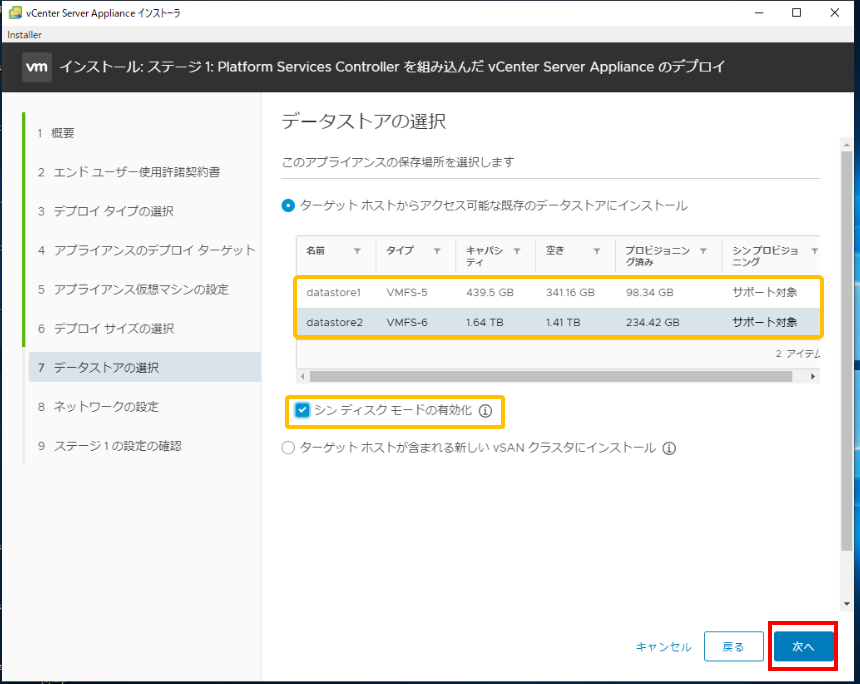

 データストアの選択し、シンディスクモードの有効化に ✔ を入れ、「次へ」をクリックします。

f:id:pocket01:20190815232203p:plain

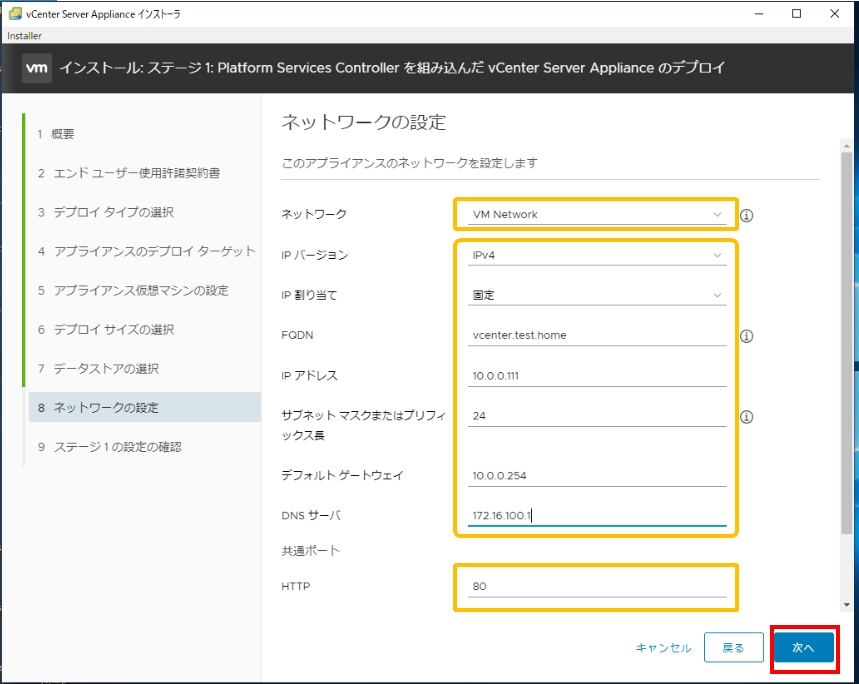

ネットワークでポートグループを選択し、IPアドレスやDNSサーバ等のすべての項目を入力します。

その後「次へ」をクリックします。

ネットワークで選択可能なポートグループは標準仮想スイッチをなるため分散スイッチの場合はデプロイ後に修正が必要

f:id:pocket01:20190815232339p:plain



 設定の確認を行い、「完了」をクリックします。

f:id:pocket01:20190815232437p:plain

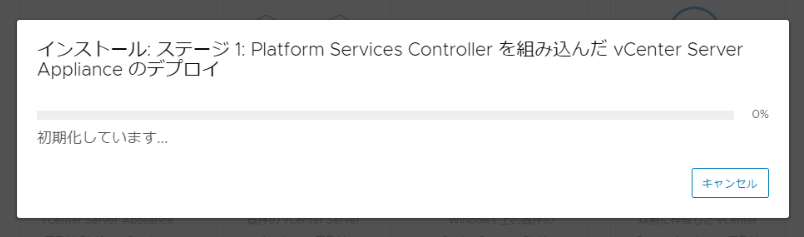

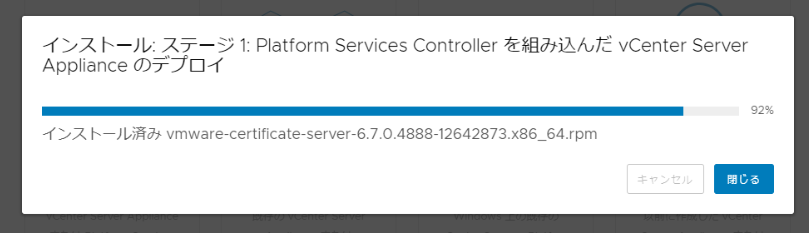

デプロイ中

f:id:pocket01:20190815232548p:plain

f:id:pocket01:20190815232609p:plain

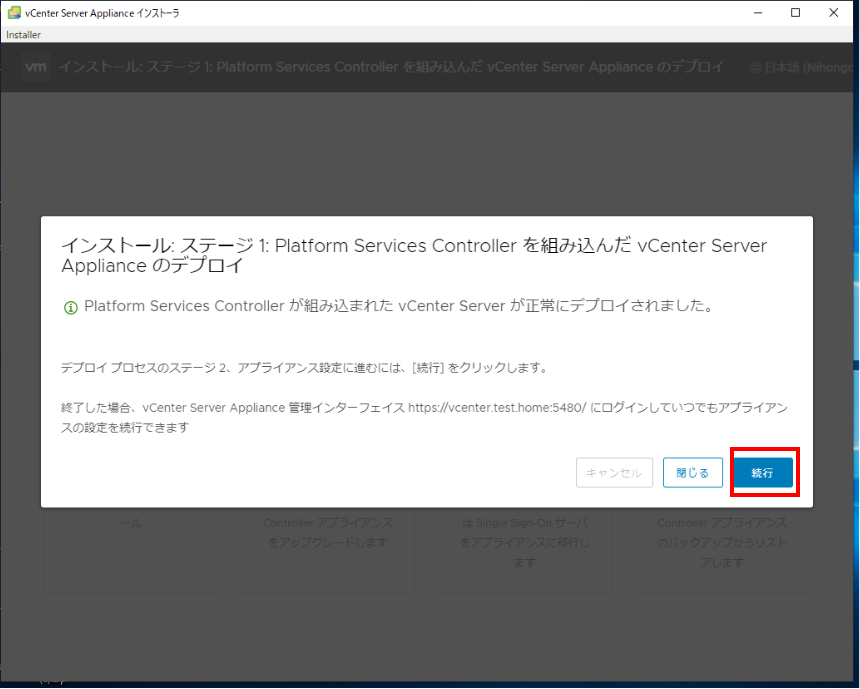

デプロイ完了

f:id:pocket01:20190815232645p:plain





インストール(ステージ2)

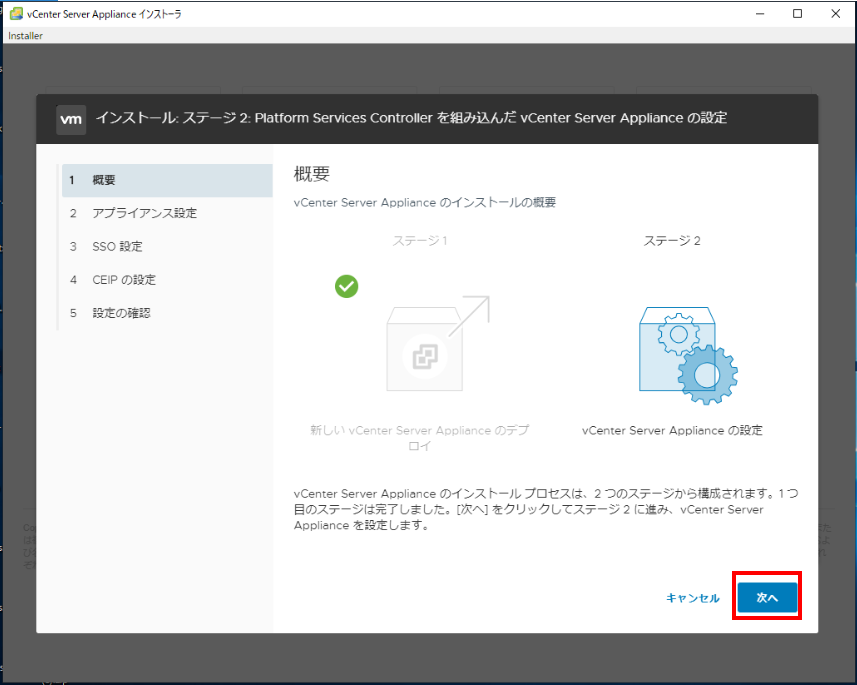

ステージ2を実施するため「次へ」をクリックします。

f:id:pocket01:20190815232757p:plain

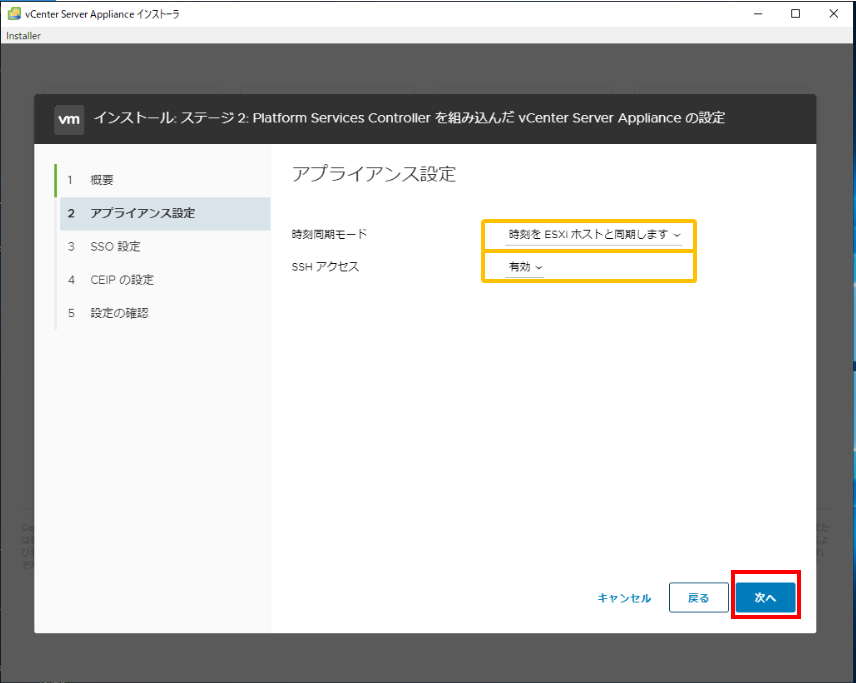

時刻同期モードの選択とSSHアクセスで「有効」を選択し、「次へ」をクリックします。

f:id:pocket01:20190815232850p:plain

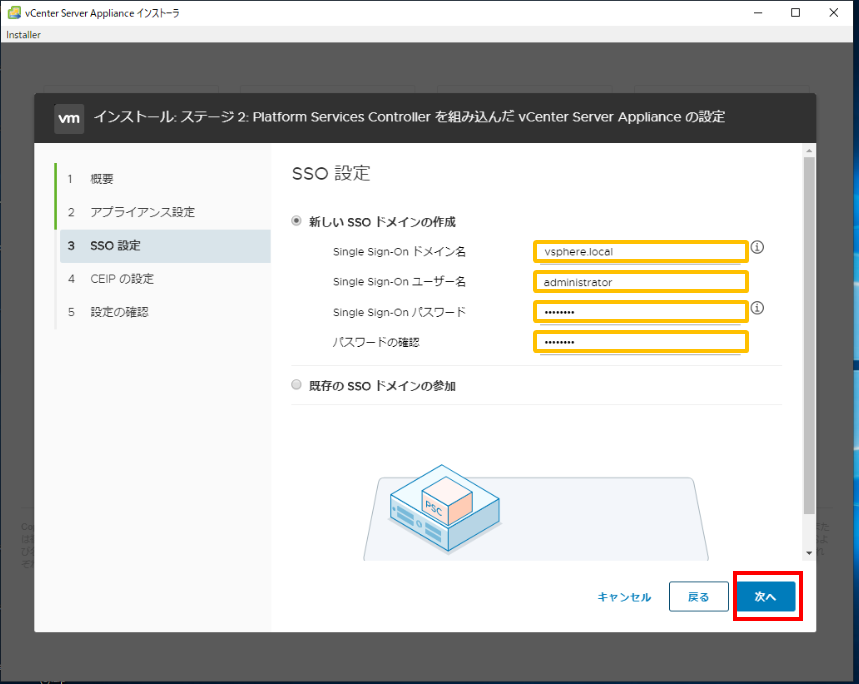

 新しいSSOドメインの作成を選択し、各パラメータを環境に合わせて入力し、「次へ」をクリックします。

ドメイン: vsphere.local  / ユーザ名 : administrator と設定した場合、ログインIDは、administrator@vsphere.local となる

f:id:pocket01:20190815233023p:plain

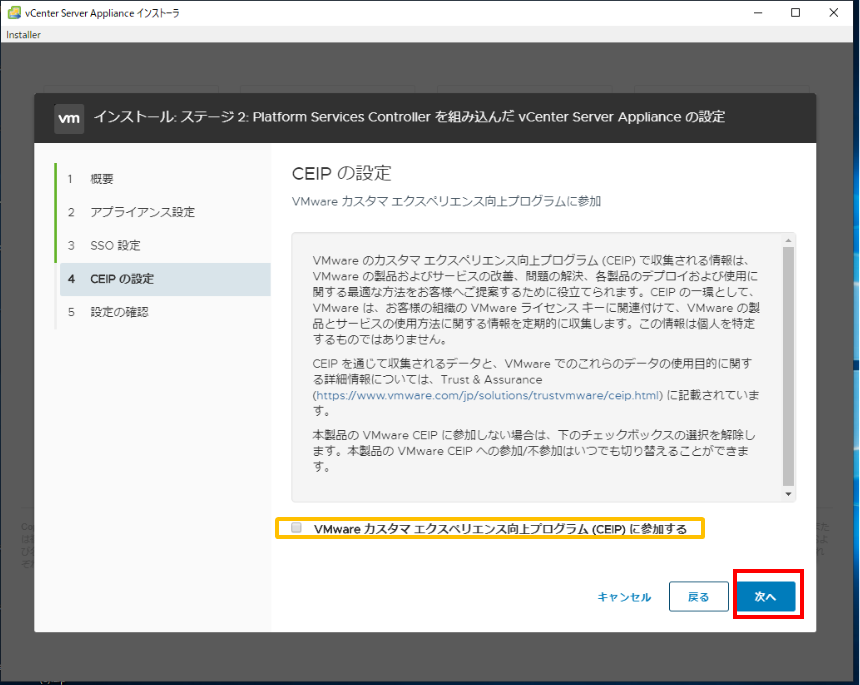

[VMwareカスタマエクスペリエンス改善プログラム(CEIP)に参加する]のチェックは必要に応じて外して、「次へ」をクリックします。

f:id:pocket01:20190815233131p:plain

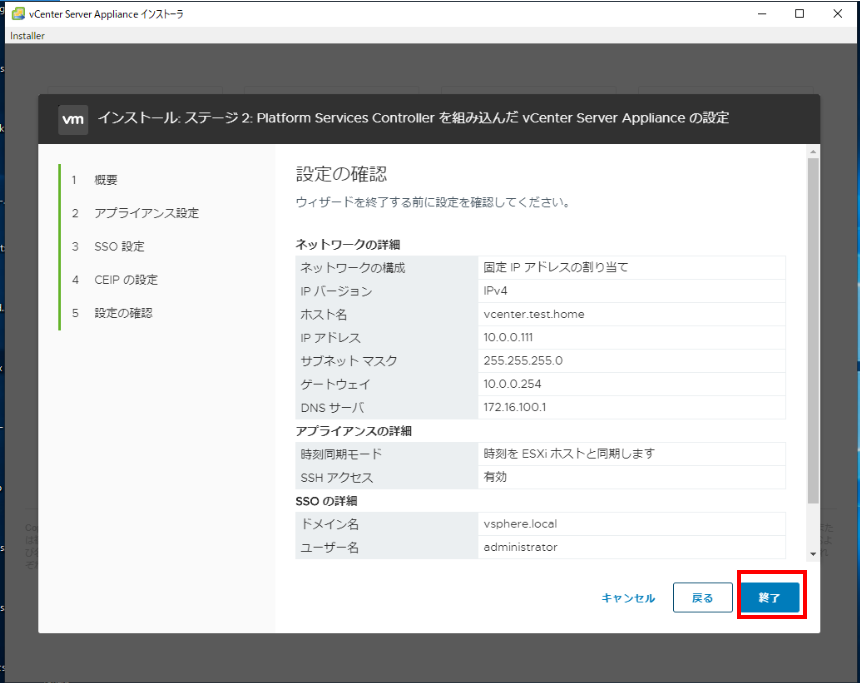

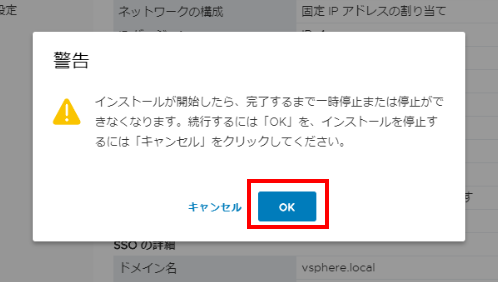

設定内容を確認し、「終了」をクリックします。

f:id:pocket01:20190815233239p:plain



f:id:pocket01:20190815233315p:plain

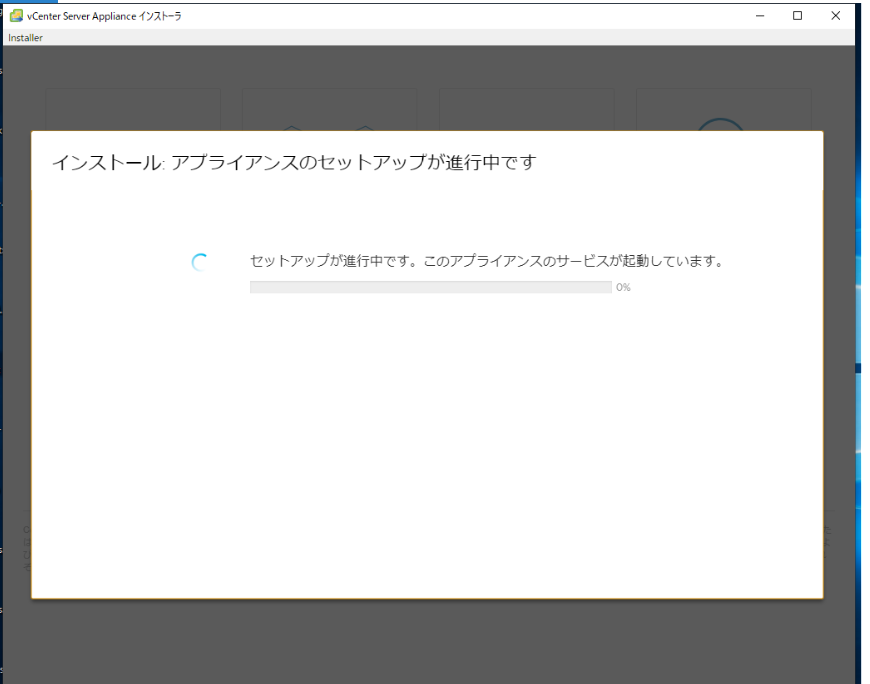

セットアップ実施中

f:id:pocket01:20190815233348p:plain

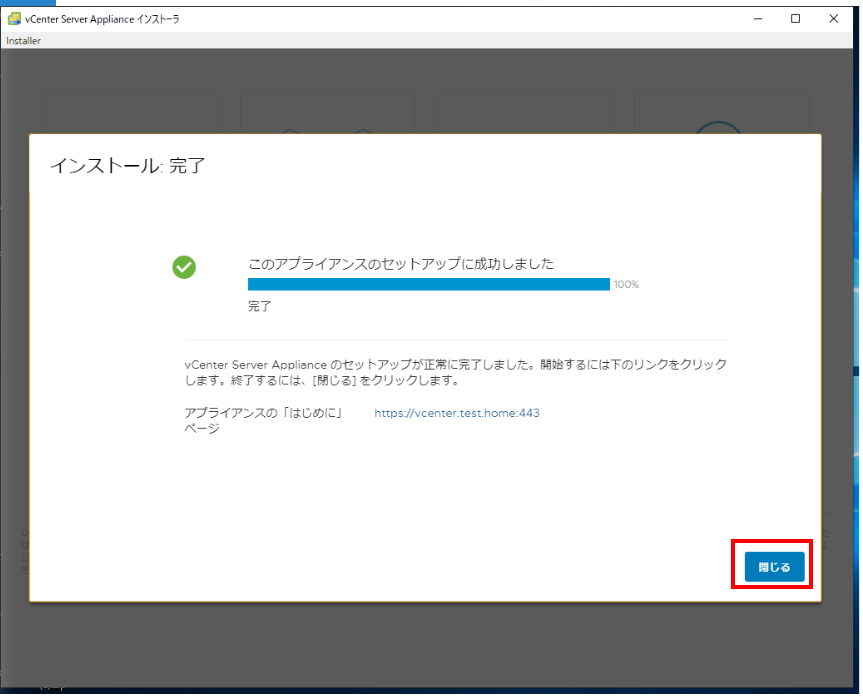

セットアップ完了すると、「閉じる」をクリックします。

f:id:pocket01:20190815233421p:plain



vCenterServerへログイン

※FQDNを使用しアクセスする場合は、DNSによる名前解決ができること。



ブラウザを起動し、URL : https://:443 を開き、「VSPHERE CLIIENT(HTTP5)」を選択し開きます。

  URL:https//<FQDN>  ,  https//<IPアドレス>

       ユーザID/Password : SSO設定実施時のパラメータ

f:id:pocket01:20190815233638p:plain

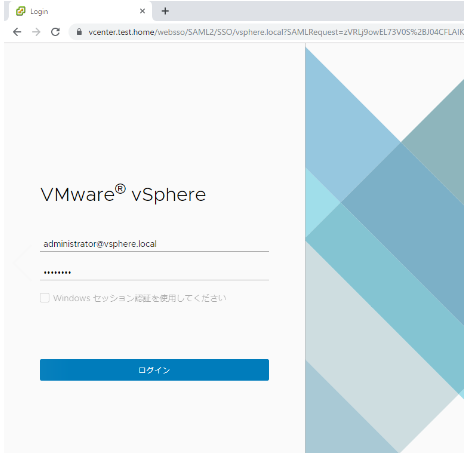

SSOの設定を行った際のユーザIDとパスワードを入力し、ログインします。

URL : https:// or IPアドレス>/ui/

f:id:pocket01:20190815233710p:plain

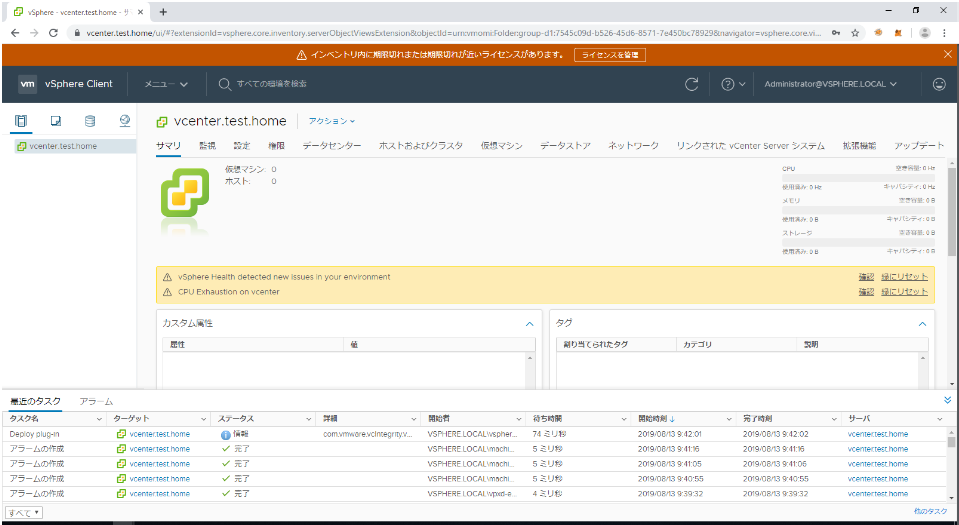

ログイン後、管理画面が表示されるとインストールは完了です。

f:id:pocket01:20190815233739p:plain

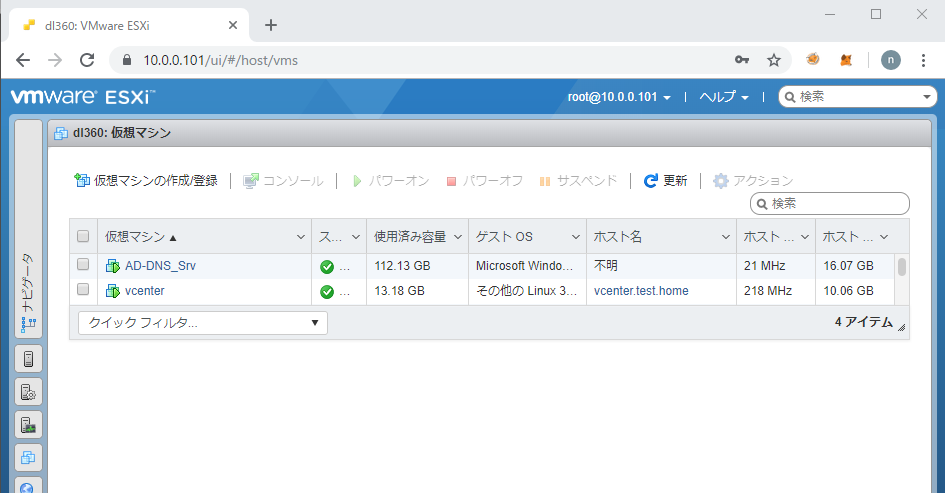

デプロイしたESXiへログインし、vCenterが仮想マシンとして追加されたことを確認する。

f:id:pocket01:20190815233939p:plain



vCenterの再起動

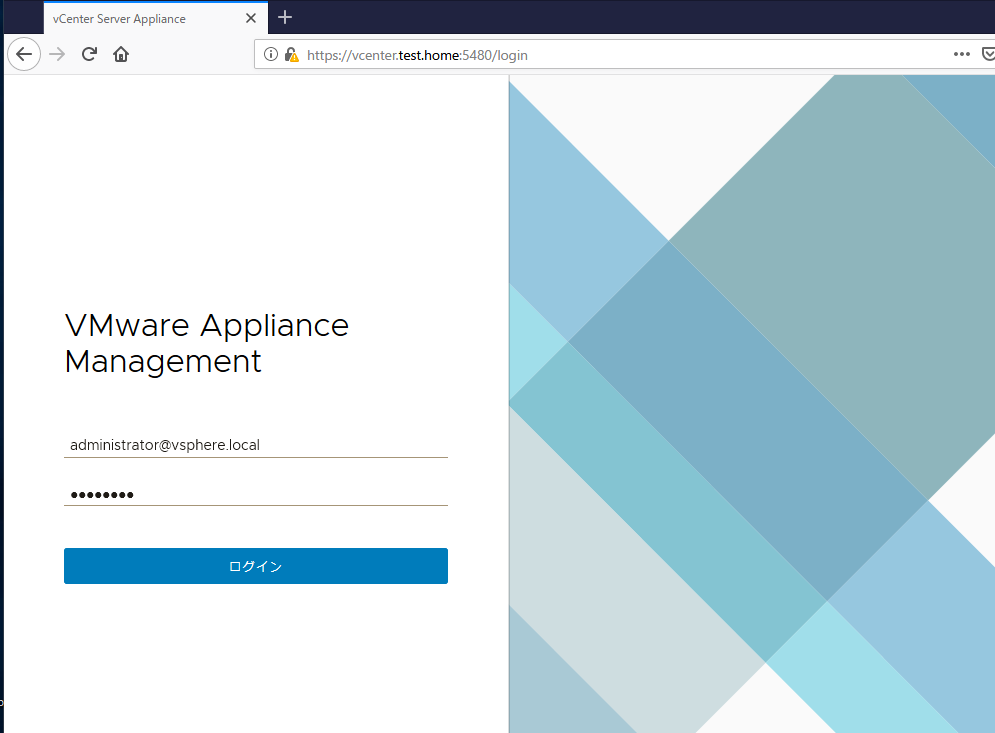

ブラウザからvCenter Server Appliance 管理インターフェイスにアクセスし、ログインする。

#ユーザIDとパスワードはvCenterServerにログインした情報と同じ

URL:https://:5480/login

f:id:pocket01:20190818113046p:plain



ログイン後の画面

f:id:pocket01:20190818113215p:plain

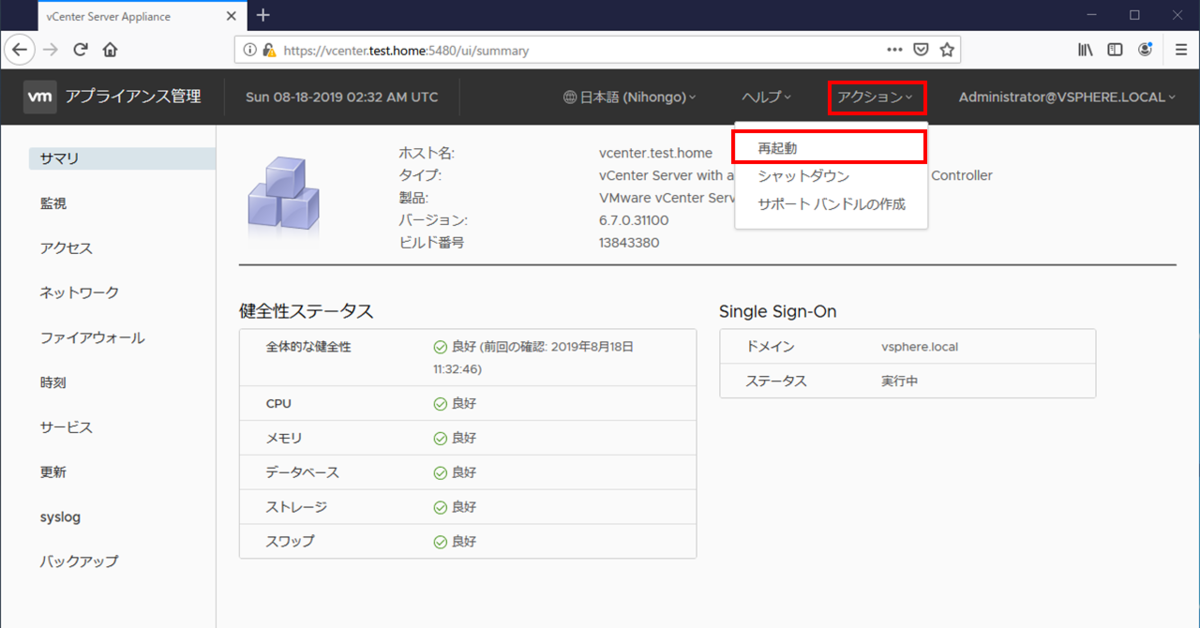

左上のアクションから「再起動」をクリックする。

f:id:pocket01:20190818113503p:plain

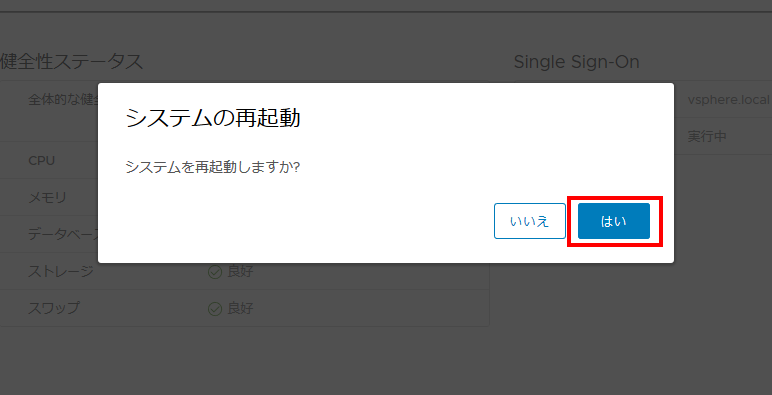

「はい」をクリックし再起動します。

f:id:pocket01:20190818113553p:plain
