ESXiにNutanix Community Editionをデプロイする(シングルノード)

概要

NutanixCEをESXi6.5上にゲストOSとしてデブロイを行う。

そのESXIのハードウェア環境はHDDのみとなるため、Nutanixの環境構成で必要となるSSD環境を、疑似的にHDDをSSDとして認識させる追加設定が必要がある。

NutanixCE の環境条件

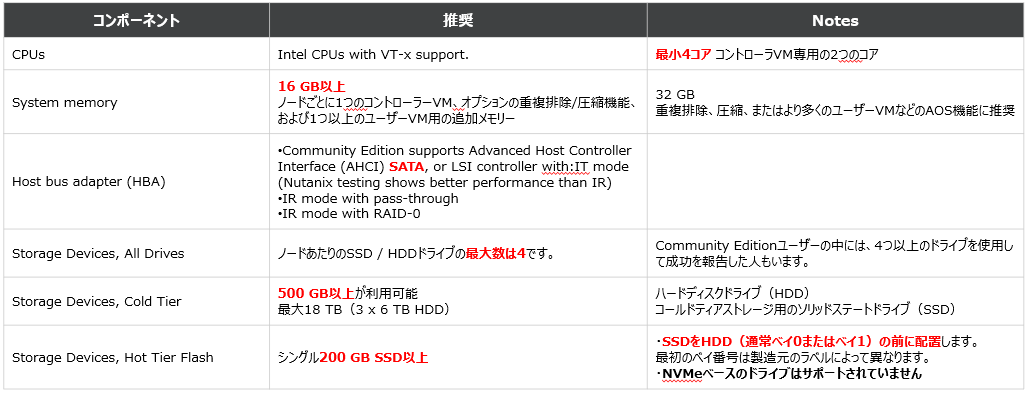

ハードウェア環境の一部抜粋

f:id:pocket01:20190324020115p:plain

※参考:RECOMMENDED COMMUNITY EDITION HARDWARE

https://portal.nutanix.com/#/page/docs/details?targetId=Nutanix-Community-Edition-Getting-Started:com-sysreqs-ce-r.html



事前準備

・Nutanixアカウント

・NutanixCEイメージ (ce-2019.02.11-stable.img.gz)

・設定情報

 - インターネット接続環境

 - DNSサーバー (8.8.8.8で可)

  →インターネット環境内のバブリックサーバの名前解決が可能であること。

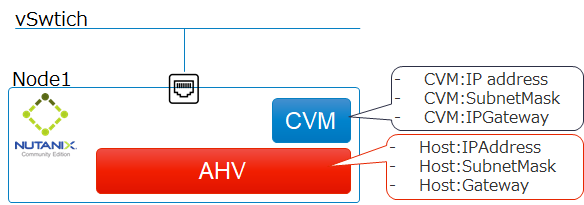

・ネットワーク設定

 - CMVとAHV用のIPアドレス設定 ※複数台でクラスタ構成とする場合は仮想アドレスも必要

f:id:pocket01:20190324021701p:plain


手順

NutanixCEイメージ準備

アカウント作成

一部バージョンではアカウント無でダウンロードは可能だが、初期設定時にアカウントが必須となる。

Nutanix CEイメージをダウンロード

Download用URL

https://next.nutanix.com/discussion-forum-14/download-nutanix-ce-docs-and-guides-3188

ファイル名:ce-2019.02.11-stable.img.gz

ファイル解凍

ファイル名:ce-2019.02.11-stable.img

※後手順のVMディスク作成時に必要となります

VM作成①新規作成

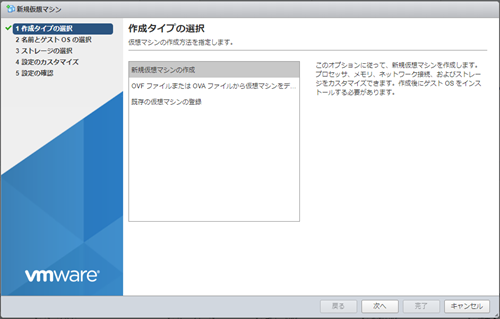

ウィザードに従い新規仮想マシンの作成/登録を行います。

f:id:pocket01:20190324022344p:plain

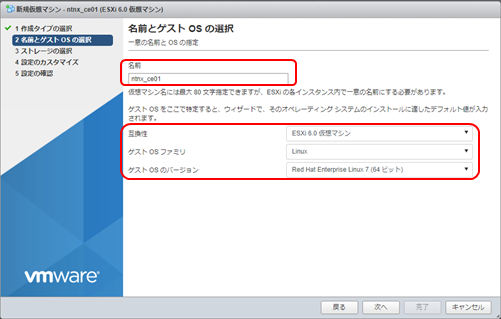

名前とゲストOSの選択を行います。

- 名前 : 任意

- 互換性 : ESXi6.0仮想マシン

- ゲストOSファミリ : Linux

- ゲストOSのバージョン : RedHatEnterpriseLinux(64ビット)

f:id:pocket01:20190324022442p:plain

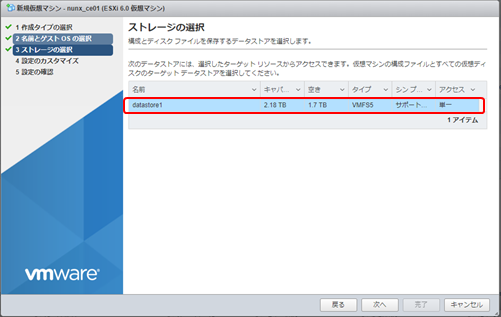

ストレージ選択

f:id:pocket01:20190324022457p:plain

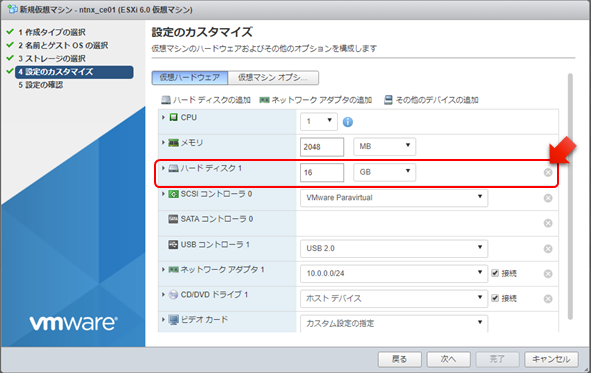

設定のカスタマイズ画面

- ハードディスク1を削除します。

f:id:pocket01:20190324022608p:plain

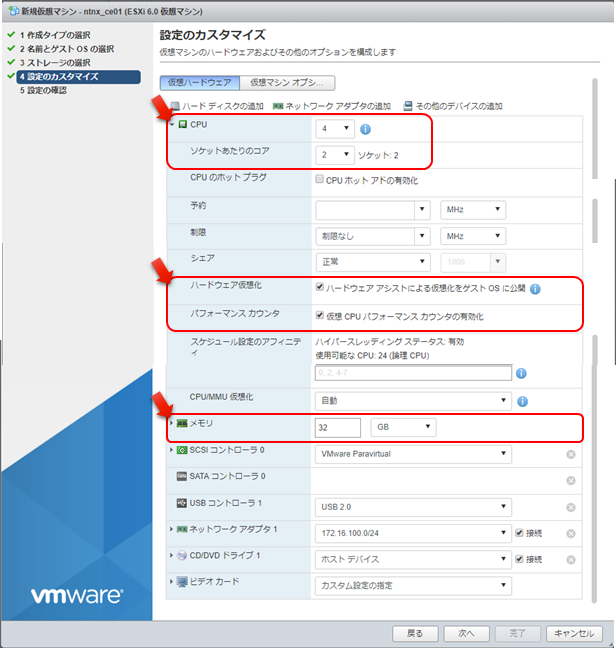

CPUのオプション設定を行います

- CPU : 4

- ソケットあたりのコア:任意 ※環境に合わして

- ハードウェア仮想化:チェックを入れます。

- パフォーマンスカウンタ:チェックを入れます。※環境によっては設定不可な場合あり

f:id:pocket01:20190324022625p:plain



ネットワークアダプタ設定は必要に応じて変更してください。

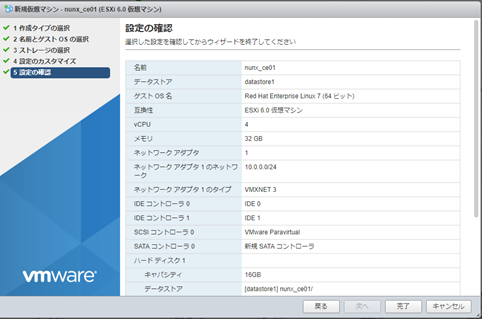

設定の確認を行い、問題無ければ完了しVM作成を行う。

f:id:pocket01:20190324022636p:plain



VM作成②ハードディスク設定追加

NutanixゲストOSを起動ために3つの仮想ディスクを追加する必要があります。

・システムディスク →既存ディスク"ce-2019.02.11-stable.img"を使用する

・パフォーマンスディスク200GB →新規作成

・容量ディスク500GB →新規作成



システムディスク用のVMDK作成用準備

ESXiにSSHで接続し、作成した仮想マシンのディレクトリに移動する。

# cd /vmfs/volumes/<データーストア>/<VMの名前>

“ce-2019.02.11-stable.img” を “nutanixCE-flat.vmdk”に変更し仮想マシンのディレクトリにコピーします。

#ls -l
total 16777224
-rw------- 1 root root 7444889600 Mar 21 11:49 nutanixCE-flat.vmdk
-rw-r--r-- 1 root root      0 Mar 21 11:50 nunx_ce01.vmsd
-rwxr-xr-x 1 root root     2102 Mar 21 11:50 nunx_ce01.vmx
#


nutanixCE.vmdkをviなどで作成します。

※nutanixCE.vmdk

# Disk DescriptorFile
version=1
encoding="UTF-8"
parentCID=ffffffff
isNativeSnapshot="no"
createType="vmfs"

# Extent description
RW 14540800 VMFS "nutanixCE-flat.vmdk"

# The Disk Data Base
#DDB

ddb.adapterType = "lsilogic"
ddb.geometry.cylinders = "13054"
ddb.geometry.heads = "255"
ddb.geometry.sectors = "63"
ddb.virtualHWVersion = "13"

参考:

ESXi で Nested Nutanix CE を構成してみる。(ce-2018.01.31-stable 対応版) - NTNX>日記


仮想マシンに対してディスク追加

①システムディスク用ハードディスク追加

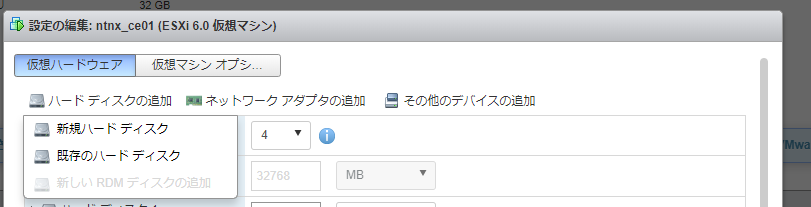

仮想マシンの設定編集画面から”既存のハードディスク”を選択してシステムディスクを登録します。

選択するvmdkファイルは前手順で作成したファイルを選択します。

f:id:pocket01:20190324032309p:plain

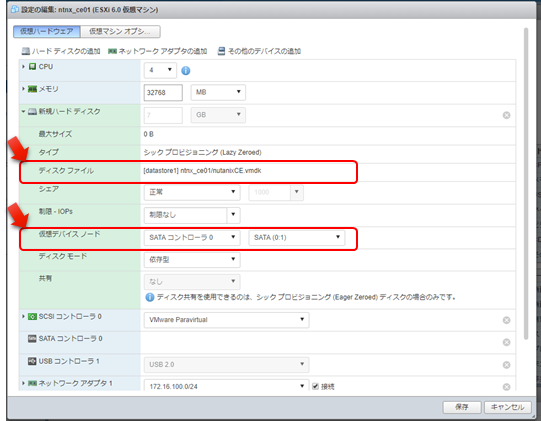

新規登録の完了後、仮想デバイスノード設定を変更します。

●設定:SATAコントローラ0 / SATA( 0 : 1 )

  ※scsiでは起動しませんでした

f:id:pocket01:20190324032702p:plain

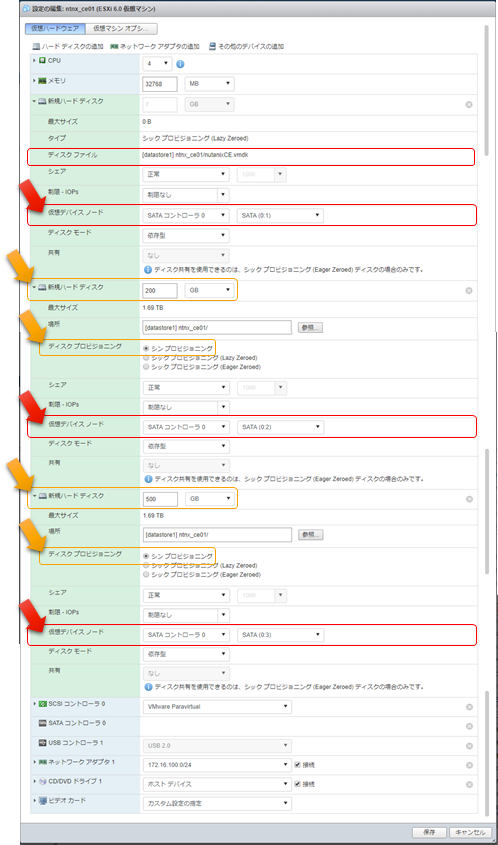

パフォーマンスディスクと容量ディスクを登録します。

仮想マシンの設定編集画面から”新規のハードディスク”から登録し設定を編集します。



●パフォーマンスディスク:200GB

 - シンプロビジョニング

 - SATAコントローラ0 / SATA( 0 : 2 )

●容量ディスク:500GB

 - シンプロビジョニング

 - SATAコントローラ0 / SATA( 0 : 3 )

f:id:pocket01:20190324032901p:plain

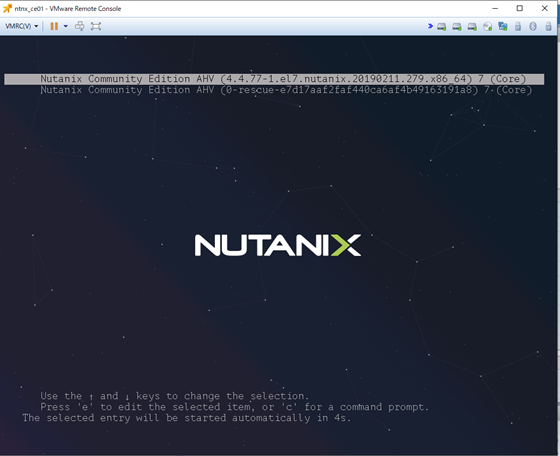

 VM起動

 正常に起動すると、ログイン画面が表示されます。

f:id:pocket01:20190324033359p:plain

f:id:pocket01:20190324033502p:plain


ディスク認識修正(HDDをSSDをして認識させる)

※英字キーボード配置となっています。

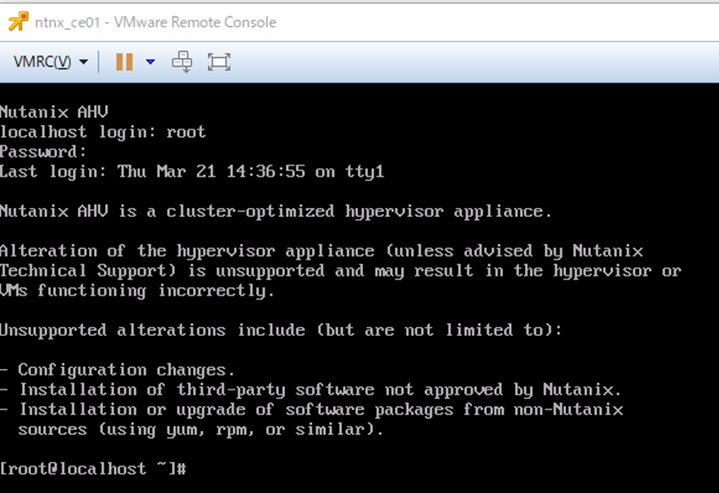

rootでログイン

 user :root , Password :nutanix/4u

f:id:pocket01:20190324033720p:plain

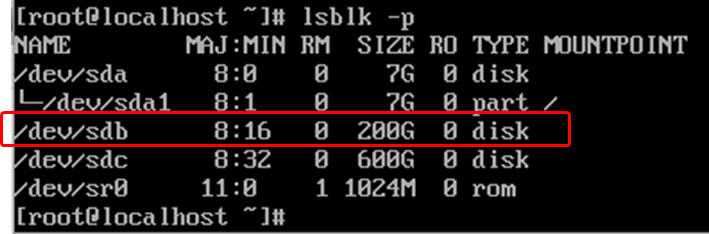

 ディスクの確認

200Gのハードディスク情報を確認する

f:id:pocket01:20190324033816p:plain

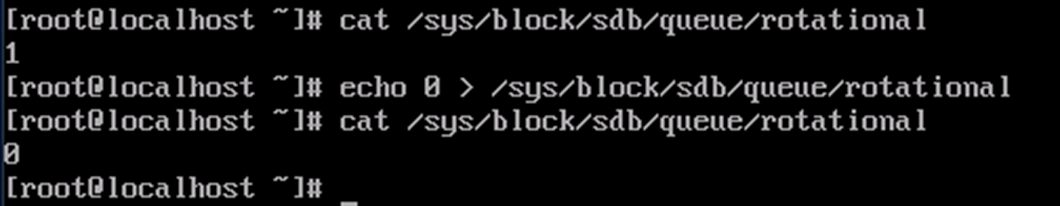

 設定変更

f:id:pocket01:20190324033954p:plain

DNSサーバの設定確認します。

nutanix@NTNX-5fa510cb-A-CVM:172.16.100.21:~$ ncli cluster get-name-servers

Name Servers : 8.8.8.8
nutanix@NTNX-5fa510cb-A-CVM:172.16.100.21:~$

※DNS設定追加
ncli cluster add-to-name-servers servers="xxx.xxx.xxx.xxx"
 XMLファイルの修正

rhel7.3.0を検索し、それをrhel7.2.0に置き換えを1個所行う。

<machine name='pc-i440fx-rhel7.2.0' hotplugCpus='yes' maxCpus='240'/>の行を削除する。

③ファイルを保存します。

※インストール後の編集も可能

[root@NTNX-5fa510cb-A ~]# cd /var/cache/libvirt/qemu/capabilities/
[root@NTNX-5fa510cb-A capabilities]# ls
3c76bc41d59c0c7314b1ae8e63f4f765d2cf16abaeea081b3ca1f5d8732f7bb1.xml
[root@NTNX-5fa510cb-A capabilities]# vi 3c76bc41d59c0c7314b1ae8e63f4f765d2cf16abaeea081b3ca1f5d8732f7bb1.xml

 【編集前】

~省略~
<machine name='pc-i440fx-rhel7.3.0' alias='pc' hotplugCpus='yes' maxCpus='240'/>
<machine name='pc-i440fx-rhel7.0.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.3.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.4.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.0.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='pc-i440fx-rhel7.1.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='pc-i440fx-rhel7.2.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='pc-q35-rhel7.3.0' alias='q35' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.5.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.6.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.1.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.2.0' hotplugCpus='yes' maxCpus='240'/>
</qemuCaps>

 【編集後】

~省略~
 <machine name='pc-i440fx-rhel7.2.0' alias='pc' hotplugCpus='yes' maxCpus='240'/>
<machine name='pc-i440fx-rhel7.0.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.3.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.4.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.0.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='pc-i440fx-rhel7.1.0' hotplugCpus='yes' maxCpus='240‘/>
<machine name='pc-q35-rhel7.3.0' alias='q35' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.5.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.6.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.1.0' hotplugCpus='yes' maxCpus='240'/>
<machine name='rhel6.2.0' hotplugCpus='yes' maxCpus='240'/>
</qemuCaps>

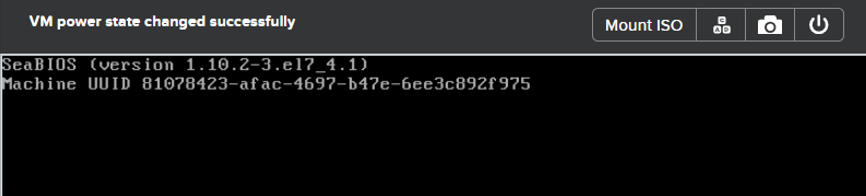

この編集を行わないと、以下の図のように「SeaBIOs (version 1.10.2-3.el7_4.1 Machine UUID ・・・・・・・」と表示された状態から仮想マシンが起動しませんでした。

f:id:pocket01:20190406101717p:plain



全ての設定変更後ログアウトします。

NutanixCEのインストール開始

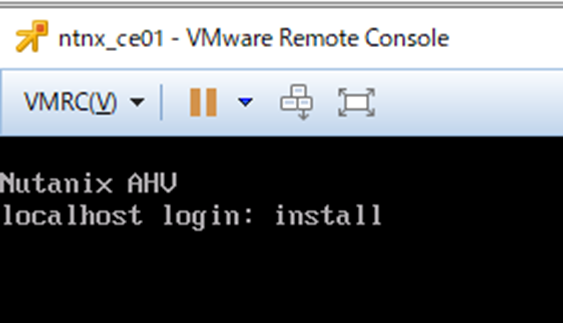

ユーザ:installでログイン

 user :install

f:id:pocket01:20190324034203p:plain

キーボード設定

"jp106"を選択します。

f:id:pocket01:20190324034328p:plain

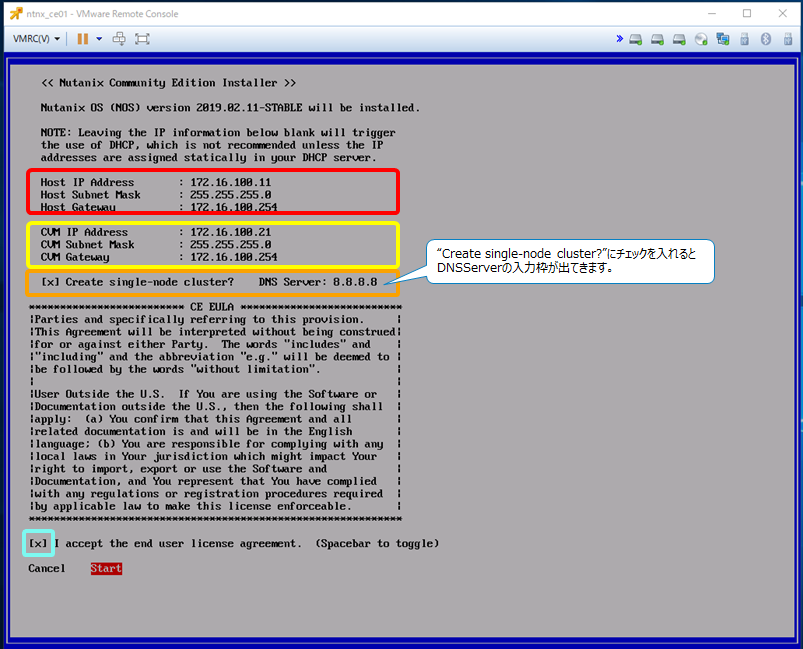

ネットワーク構成設定とエンドユーザー使用許諾契約

赤枠はホスト用、黄色枠はNutanixコントローラVM(CVM)用のネットワーク設定です。

このときにクラスタを構成するにチェックを入れ実施しているが、環境によっては失敗するようなので
インストールがうまいこと進まない場合はチェックを入れないで実施する
※インストール後にコマンドによりDNS設定とクラスタ設定を行う必要がある

f:id:pocket01:20190324035135p:plain

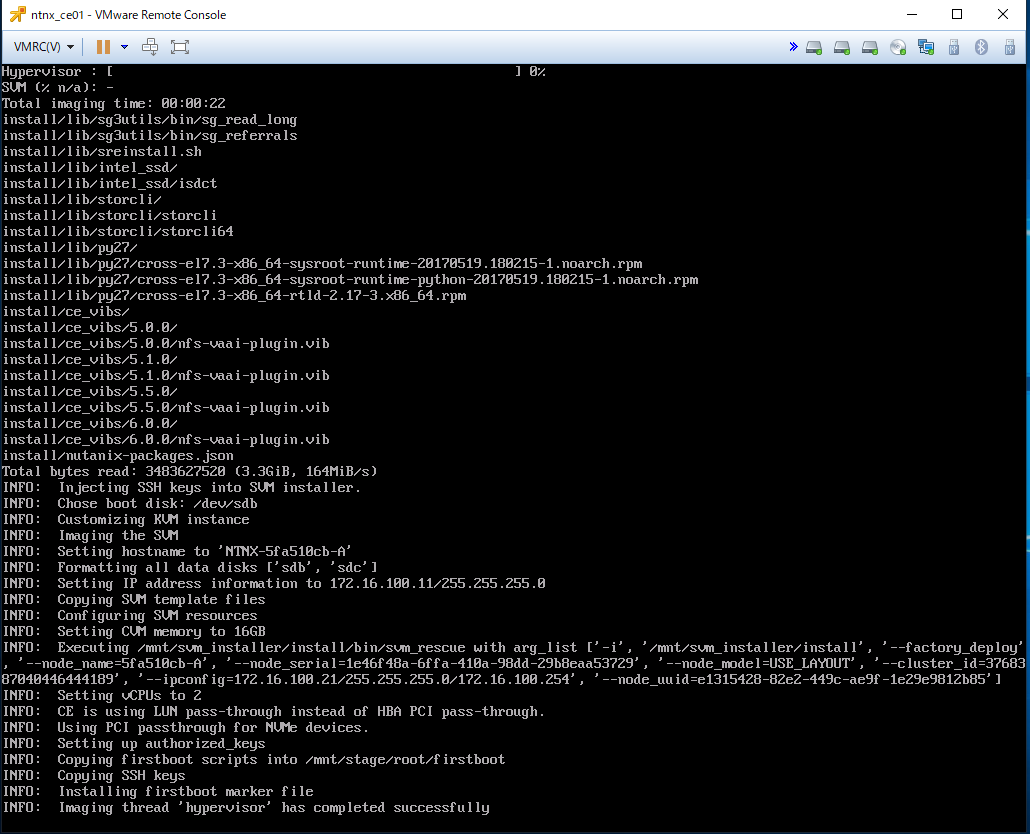

ウィザードによるのNutanixパッケージのインストールする準備が完了したので、Startで開始します。

インストールは、20-30分程度はかかると思われます。SSDなら早いのか?

f:id:pocket01:20190324035721p:plain

インストール完了

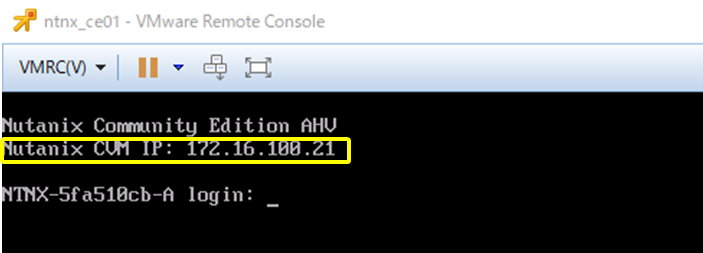

完了するとログイン画面が表示され、CVMに設定したのIPアドレスが確認できます。

f:id:pocket01:20190324040056p:plain

起動確認

上記のCVMのアドレスに対して、SSHで接続しログインします。
※user : nutanix , Password : nutanix/4u

Last login: Sat Mar 23 14:14:02 2019
nutanix@NTNX-5fa510cb-A-CVM:172.16.100.21:~$



①クラスタ状態

クラスタのステータスがstart していることと、ステータスがUpであるとこを確認。

nutanix@NTNX-5fa510cb-A-CVM:172.16.100.21:~$ cluster status
2019-03-23 15:57:14 INFO zookeeper_session.py:113 cluster is attempting to connect to Zookeeper
2019-03-23 15:57:14 INFO cluster:2638 Executing action status on SVMs 172.16.100.21
The state of the cluster: start
Lockdown mode: Disabled

CVM: 172.16.100.21 Up, ZeusLeader
        Zeus UP [3864, 3895, 3896, 8586, 8722, 8741]
       Scavenger UP [15198, 15227, 15228, 29429]
SSLTerminator UP [16562, 16624, 16625, 29319]
SecureFileSync UP [348, 16566, 16616, 16617]
Medusa UP [8098, 8226, 17023, 17067, 17068]
DynamicRingChanger UP [8610, 19687, 19759, 19760]
Pithos UP [9233, 19692, 19801, 19802]
Mantle UP [8530, 19697, 19815, 19816]
Hera UP [19703, 19846, 19848, 29962]
Stargate UP [7899, 21056, 21092, 21093, 21785]
InsightsDB UP [21484, 21554, 21555, 29844]
InsightsDataTransfer UP [8520, 8521, 21488, 21578, 21579, 21648, 21649]
Ergon UP [808, 21514, 21660, 21661]
Cerebro UP [8611, 21542, 21681, 21682]
Chronos UP [21565, 21714, 21715, 30513]
Curator UP [8666, 21585, 21752, 21753]
Athena UP [21615, 21769, 21770, 21771]
Prism UP [14212, 14316, 22005, 22136, 22137, 30662]
CIM UP [22011, 22138, 22139, 22292]
AlertManager UP [22025, 22207, 22208, 31504]
Arithmos UP [8486, 22505, 22559, 22560]
Catalog UP [1324, 22563, 22596, 22597]
Acropolis UP [22605, 22699, 22700, 29770]
Uhura UP [22689, 22788, 22789, 29494]
Snmp UP [22716, 22840, 22841, 29397]
SysStatCollector UP [22739, 22848, 22849, 22850]
Tunnel UP [8562, 8597, 8598]
Janus UP [22879, 22952, 22953]
NutanixGuestTools UP [23005, 23064, 23065, 32341]
MinervaCVM UP [836, 2290, 24407, 24461, 24462]
ClusterConfig UP [18891, 24419, 24505, 24506]
Mercury UP [8652, 24424, 24557, 24558]
APLOSEngine UP [23812, 24501, 24824, 24825]
APLOS UP [23716, 26211, 26290, 26291, 26292, 27024]
Lazan UP [3774, 4593, 4594, 26219, 26329, 26330]
Delphi UP [26229, 26282, 26283, 30974]
ClusterHealth UP [17871, 17872, 19596, 19598, 19599, 19600, 19601, 19602, 19604, 19606, 19610, 19612, 19614, 19615, 19618, 19624, 19636, 19638, 20110, 20111, 26311, 26434, 26435, 27115, 27117, 32700, 32724, 32725]
2019-03-23 15:57:17 INFO cluster:2751 Success!
nutanix@NTNX-5fa510cb-A-CVM:172.16.100.21:~$

②外部接続性確認

DNSサーバの設定確認します。

nutanix@NTNX-5fa510cb-A-CVM:172.16.100.21:~$ ncli cluster get-name-servers

Name Servers : 8.8.8.8
nutanix@NTNX-5fa510cb-A-CVM:172.16.100.21:~$

※DNS設定追加
ncli cluster add-to-name-servers servers="xxx.xxx.xxx.xxx"

 ③外部接続性確認

名前解決とインターネット環境接続性を確認します。

nutanix@NTNX-5fa510cb-A-CVM:172.16.100.21:~$ ping www.google.co.jp
PING www.google.co.jp (172.217.164.67) 56(84) bytes of data.
64 bytes from atl26s18-in-f3.1e100.net (172.217.164.67): icmp_seq=1 ttl=47 time=156 ms
64 bytes from atl26s18-in-f3.1e100.net (172.217.164.67): icmp_seq=2 ttl=47 time=156 ms
64 bytes from atl26s18-in-f3.1e100.net (172.217.164.67): icmp_seq=3 ttl=47 time=156 ms
64 bytes from atl26s18-in-f3.1e100.net (172.217.164.67): icmp_seq=4 ttl=47 time=315 ms
64 bytes from atl26s18-in-f3.1e100.net (172.217.164.67): icmp_seq=5 ttl=47 time=182 ms
^C
--- www.google.co.jp ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 4001ms
rtt min/avg/max/mdev = 156.032/193.305/315.807/62.062 ms
nutanix@NTNX-5fa510cb-A-CVM:172.16.100.21:~$

 Nutanix Prismにログイン

ログイン時に以下の条件を満たすことを確認できていること。

・Nutanix CEからインターネットに接続出来ること。
・Nutanix CEはインターネット名を解決出来るとこ。

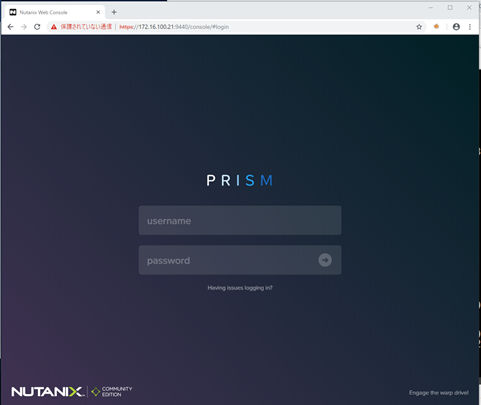

初回ログイン

Webブラウザを起動してアクセスし、初回ログインします。

 【URL】https://172.16.100.21:9440/  ※https://  CVM_IPアドレス>:9440

 【ログイン情報】 username : admin ,   password : Nutanix/4u

f:id:pocket01:20190324130425p:plain

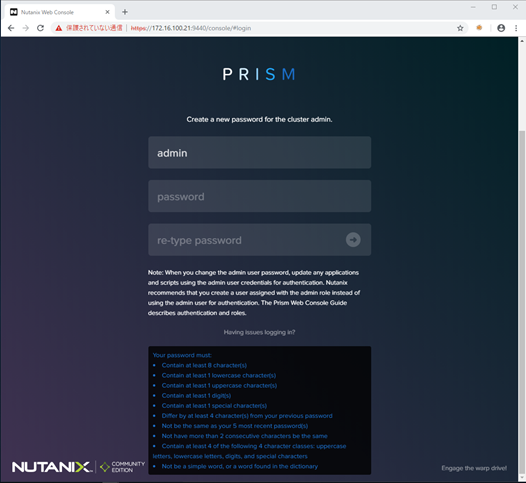

パスワード変更

ログイン後、"admin"のパスワードを変更します。

f:id:pocket01:20190324130453p:plain

※パスワードは下記の条件を満たす必要あり

  • 少なくとも8文字を含む
  • 少なくとも1つの小文字を含む
  • 少なくとも1つの大文字を含む
  • 1桁以上含める
  • 少なくとも1つの特殊文字を含む
  • 以前のパスワードと少なくとも4文字異なる
  • 最新の5つのパスワードと同じではない
  • 2文字以上連続していな
  • 次の4つの文字クラス(大文字、小文字、数字、および特殊文字)のうち少なくとも4つを含む
  • 単純な言葉ではなく、辞書に載っている言葉でもない

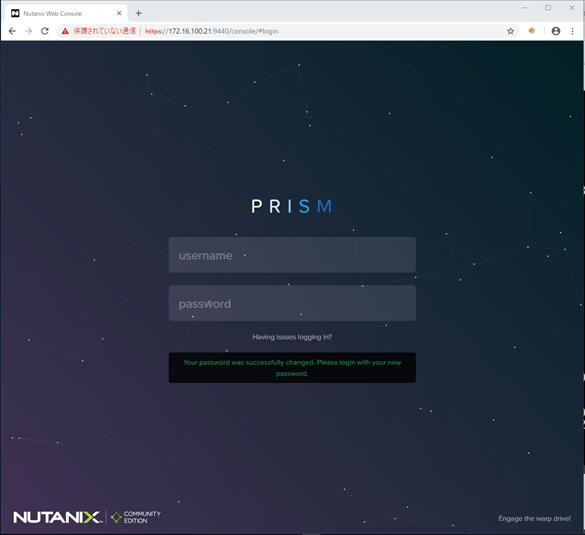

再度ログイン

 【ログイン情報】 username : admin ,   password : 設定したパスワード

f:id:pocket01:20190324130738p:plain



Nutanixのアカウントでログイン

※インターネット環境接続とDNSによる名前解決ができる必要があり

f:id:pocket01:20190324130924p:plain

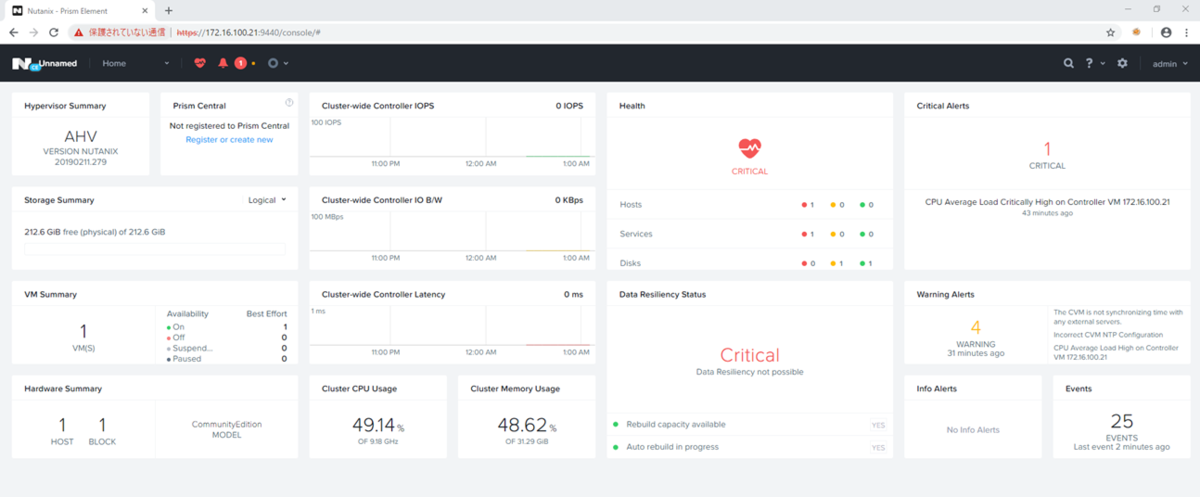

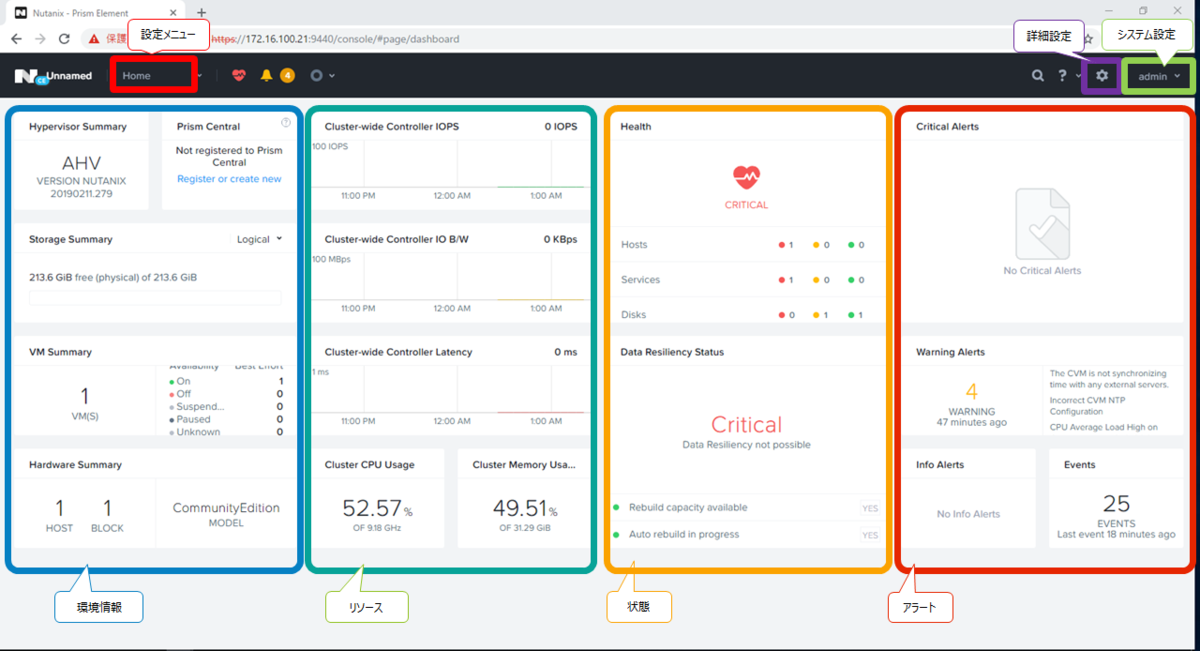

ログインできると、Nutanix Prismログインダッシュボードが無事に表示されます。

f:id:pocket01:20190324131151p:plain

f:id:pocket01:20190324131358p:plain



Dashboardの日本語化

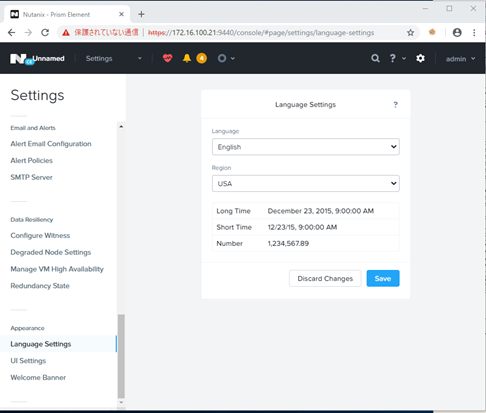

右上のf:id:pocket01:20190324131534p:plainをクリックし、左メニューから"Language Settings"をクリックます。※※設定メニューからsettingsの選択でも可能

f:id:pocket01:20190324131427p:plain

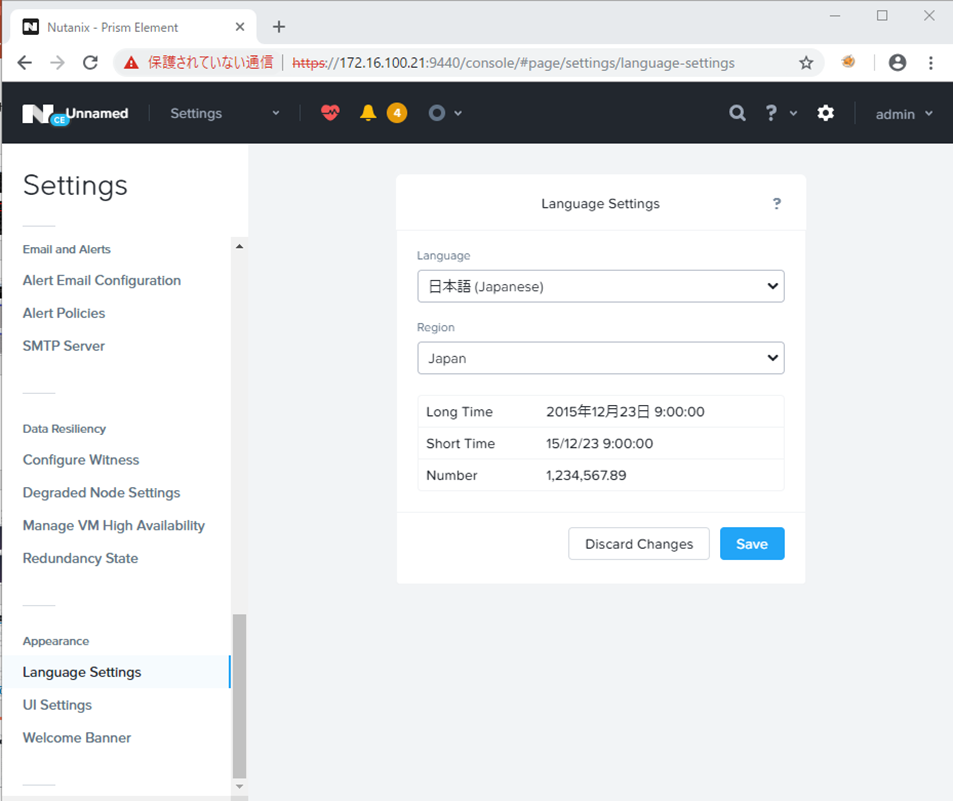

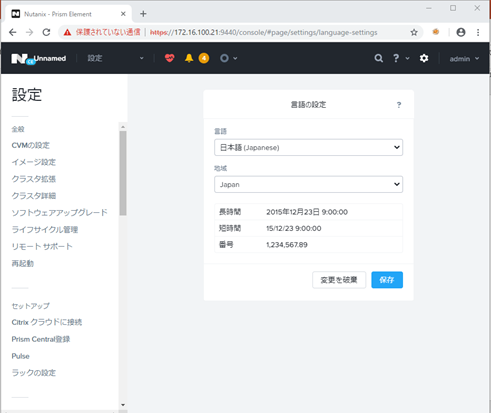

日本語を設定し、"Save"します。

・Language:日本語(Japanese)

・Region:Japan ※自動で選択されるはず。

f:id:pocket01:20190324131815p:plain

設定後、日本語表示に変わっています。

f:id:pocket01:20190324132020p:plain

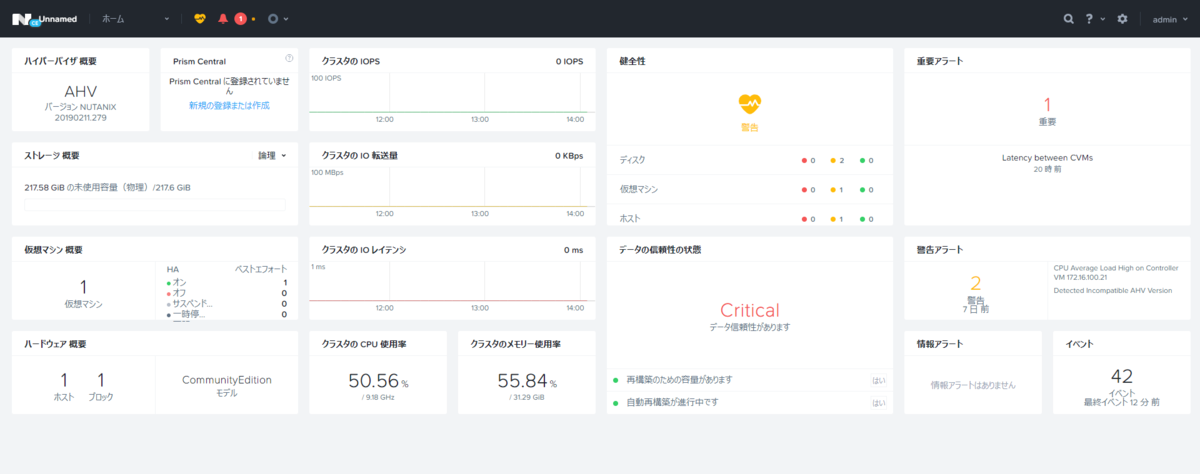

■ホーム画面

f:id:pocket01:20190330140951p:plain

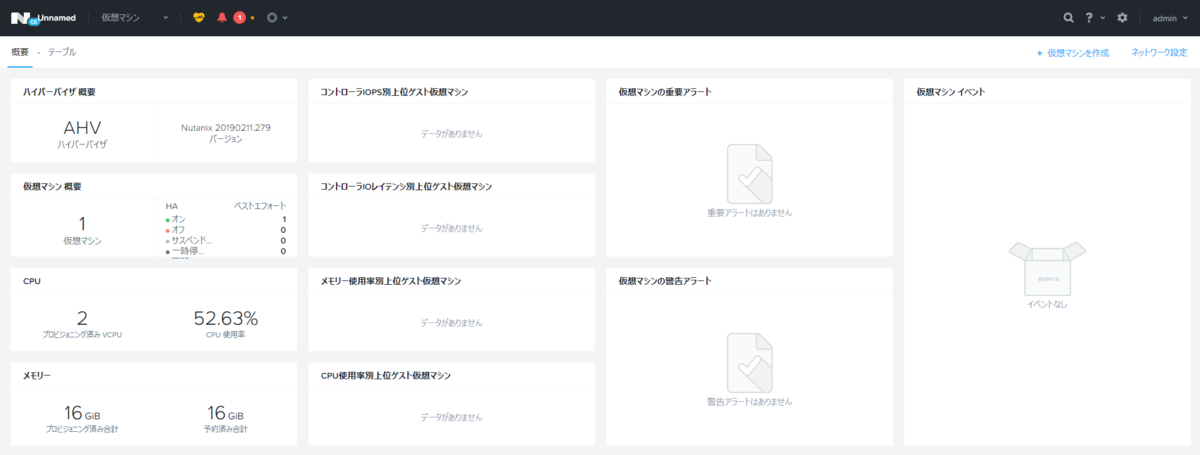

■仮想マシン画面

f:id:pocket01:20190330141227p:plain

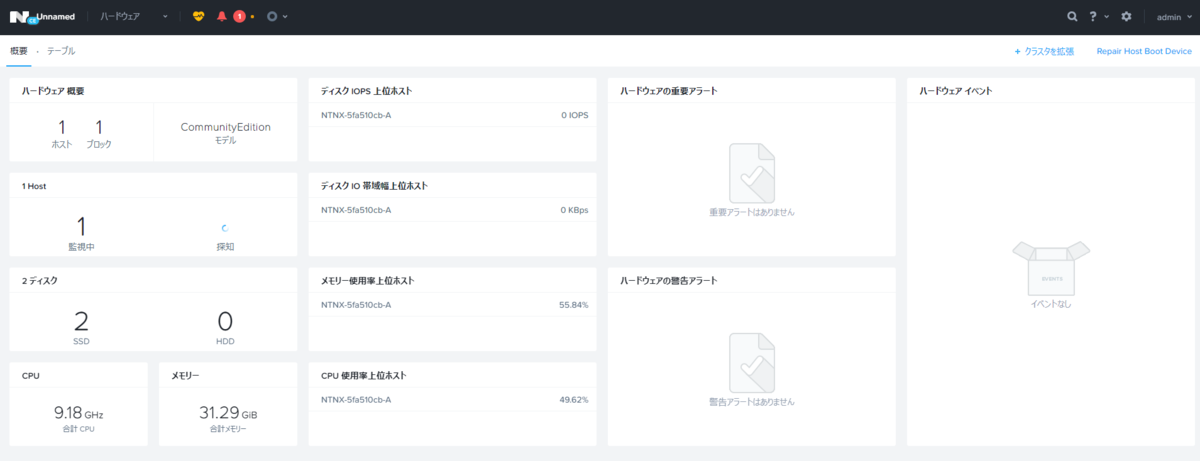

■ハードウェア画面

f:id:pocket01:20190330141038p:plain

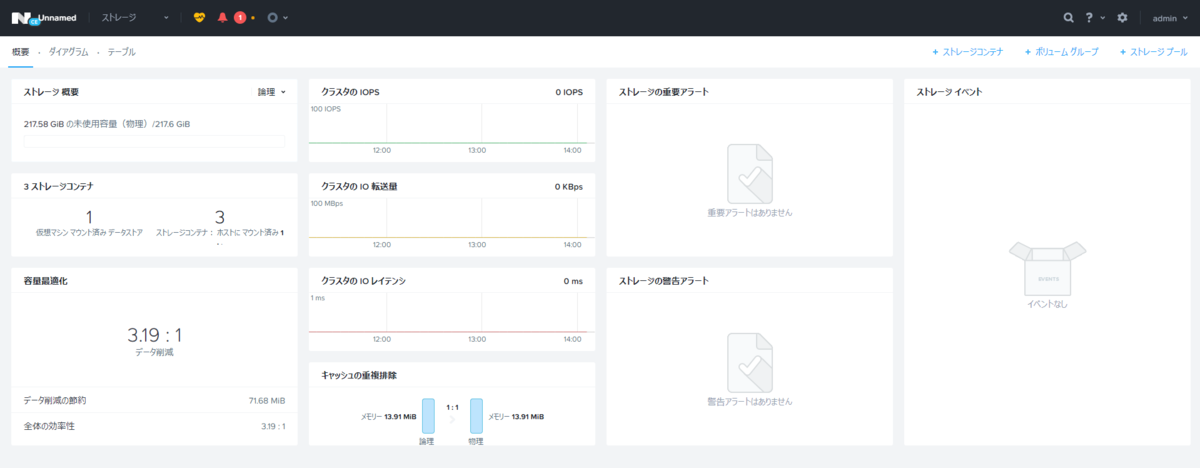

■storage画面

f:id:pocket01:20190330141130p:plain


参考情報


Installing Nutanix CE nested on VMware



Nutanix Hyper Converged Infrastructure入門

Nutanix Hyper Converged Infrastructure入門

  • 作者: ソフトバンクコマース&サービス株式会社,小川正一,後藤正幸,長濱歳也,萩原隆博,森下政純
  • 出版社/メーカー: 翔泳社
  • 発売日: 2017/04/11
  • メディア: 単行本(ソフトカバー)
  • この商品を含むブログを見る
