NetScaler ロードバランサ設定⑤HA Heartbeat動作確認の推察

NetScaler HA Heartbeat動作確認の推察

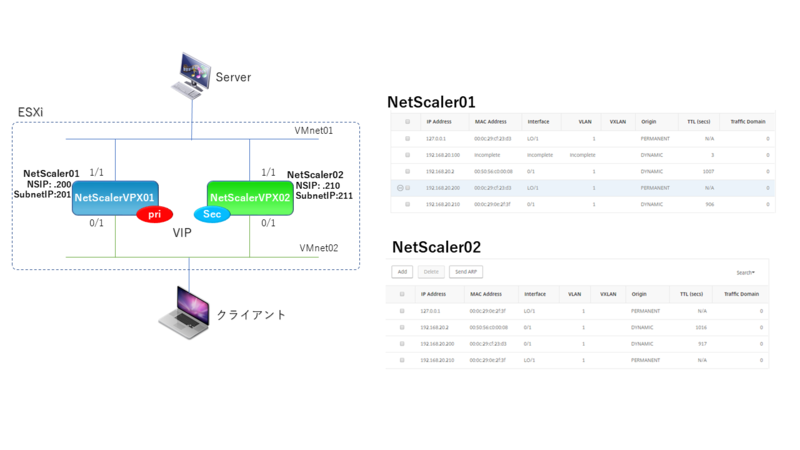

■接続イメージ(Netscaler 2アーム構成を想定)

     f:id:pocket01:20170806233731p:plain

■確認結果

 InterfaecのHAheartbeat設定が有効のポートからはハートビートパケットが

 2パケット出力していると思われる。

 同設定を無効にするとハートビートパケットの出力が抑止される。



■確認①

 □HA Heartbeatの設定①

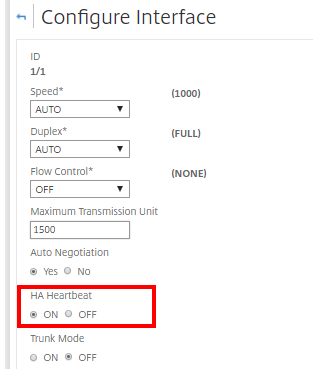

    f:id:pocket01:20170806233737p:plainInterface設定のHAheartbeatはデフォルトのONとする。



 □ほぼデフォルト設定の状態でのHA Heartbeat

  ・Secondary側のTrace機能を使用したパケットキャプチャを行い、UDP/port3003のパケットを確認する。(たぶんあっているはず)

  ※Secondaryにしたのは、primary側はいろいろ不要で無関係なtrafficが流れているため

 f:id:pocket01:20170807001553p:plain

  ⇒各アドレスで1回のタイミングでハートビートパケットは4パケットの出力が確認できた。

   ⇒宛先MAC/送信元MACを確認すると2種類のアドレスが確認できるた



■確認②

 □HA Heartbeatの設定①

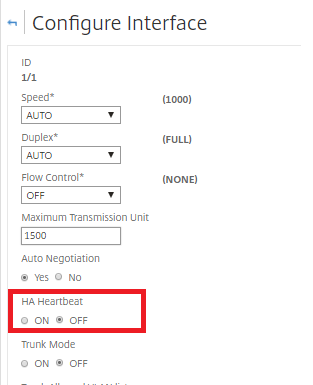

      f:id:pocket01:20170807004610p:plainInterface 1/1設定のHAheartbeatはデフォルトのOFFとする。

  □片ポートの設定を無効とした場合のHA Heartbeat

f:id:pocket01:20170807004617p:plain

  ⇒各アドレスで1回のタイミングでハートビートパケットは2パケットの出力が確認できた。

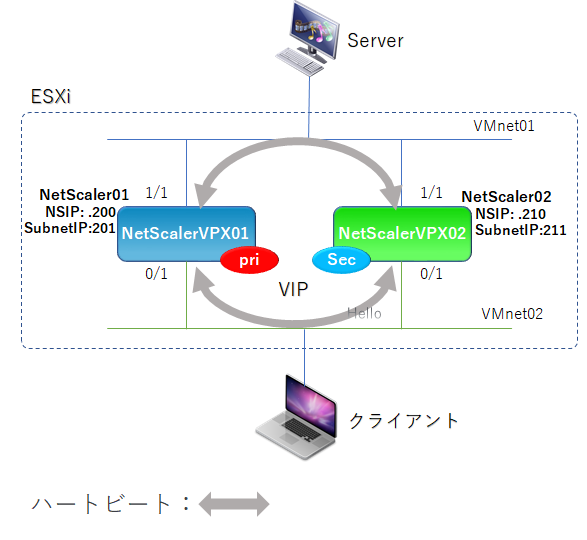

           f:id:pocket01:20170807002458p:plain




  □Citrixのサイトより

        "UPDポート3003は、アプライアンスのUPまたはDOWNステイタスをコミュニケーションするハートビートパケットの交換に使用されます"

  NetScalerアプライアンスの高可用性設定に使用されるプロトコルおよびポート
