NetScaler ロードバランサ設定②リダイレクト設定

NetScaler ソーリーサーバへリダイレクト設定

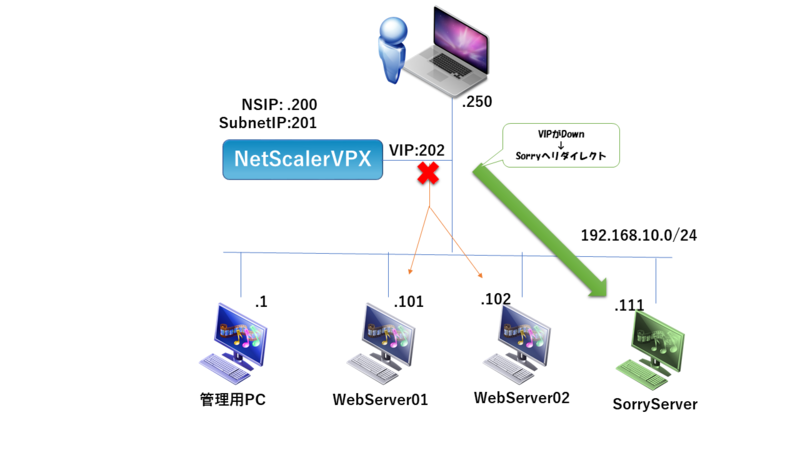

■接続イメージ(WebServerとNetscalerが同セグメントで接続)

   f:id:pocket01:20170727220527p:plain

■動作

 クライアントからVIP(192.168.10.202)へアクセスを行い、VIPがダウンしたときに

 ソーリサーバへリダイレクトさせることができた。



■設定(NetScaler)

 ・VIP(192.168.10.202)  ※traffic managementのLB機能

  -リダイレクト先:http://192.168.10.111



■設定

 1.Load Balancing Virtual Serverの編集

 2."Protection"設定を右のメニューから"+"をクリックして追加する。

 3.Redirect URL に http://192.168.10.111 を入力して設定保存する。



--------------------------------------------------------------------------------------------------------------------

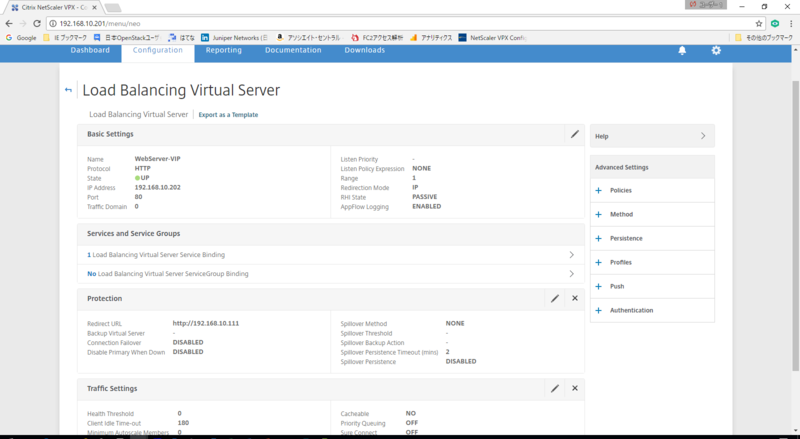

●VIP設定

  f:id:pocket01:20170727220522p:plain

----------------------------------------------------------------------------------------------------------------



■動作

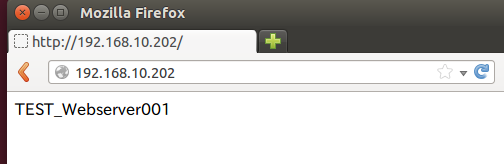

 1.クライアントから http://192168.10.202へアクセスして問題ないこと

   f:id:pocket01:20170727220513p:plain

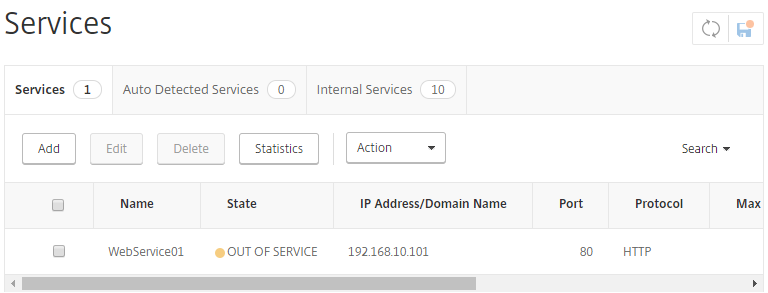

 2.サービスをDisableのステータスにする

   対象を選択して、右クリックするとメニューが開くのでDisableを選択する。

   f:id:pocket01:20170727220508p:plain

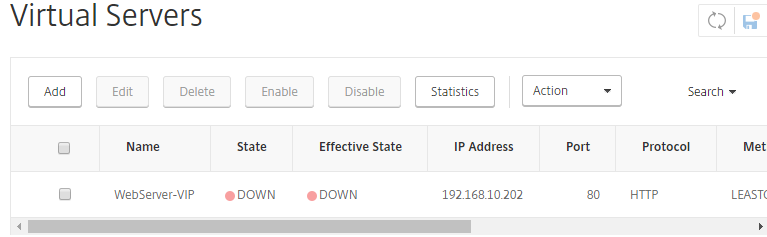

 3.VIPがダウンしていることを確認

   f:id:pocket01:20170727221222p:plain

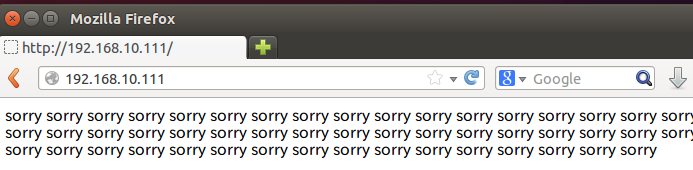

 4.クライアントから http://192.168.10.202にアクセスすると、

   リダイレクトとされて、URLと表示が変わること

    f:id:pocket01:20170727221218p:plain
