NetScaler ロードバランサ設定①

NetScaler ロードバランサ設定

■接続イメージ(WebServerとNetscalerが同セグメントで接続)

f:id:pocket01:20170725230511p:plain

■動作

 クライアントからVIP(192.168.10.202)へアクセスを行い、WevServer01/02へ接続できた。



■設定(NetScaler)

 ・VIP(192.168.10.202)  ※traffic managementのLB機能

  -LB設定はすべて初期値で設定する

   - 各サーバ振り分け方法は、デフォルト設定とする



■設定

 1.左メニューから選択しVIPを新規作成

 Traffic Management > Load Balancing > Virtual Servers

 [add]で新規作成

 2.BasicSettingsでパラメータ設定

 ・Name : WebServerVIP

 ・Protocol : HTTP   ※SSL or FTP or TCP or UDP or ANY ・・・いろいろ選択可

 ・Port  :  80

 ・IP Address Tyep : IP address

 ・IP Address : 192.168.10.202

  ⇒[OK]で仮登録する

   ※この段階では、VIPステータスは Down となってい



 3.サービスとサーバ登録

 "No Load Balancing Virtual Server Service Binding"を選択してサービス・サーバ登録

--------------------------------------------------------------------------------------------------------------------

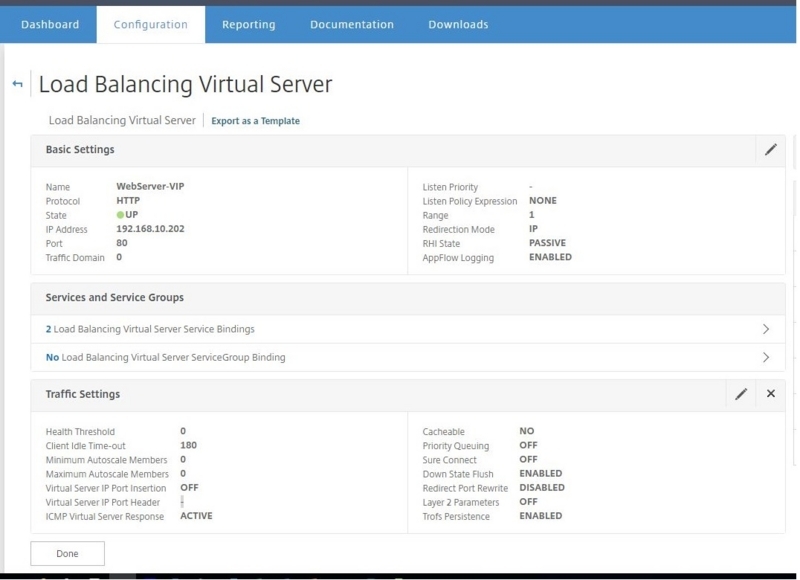

●VIP設定

f:id:pocket01:20170725230506j:plain

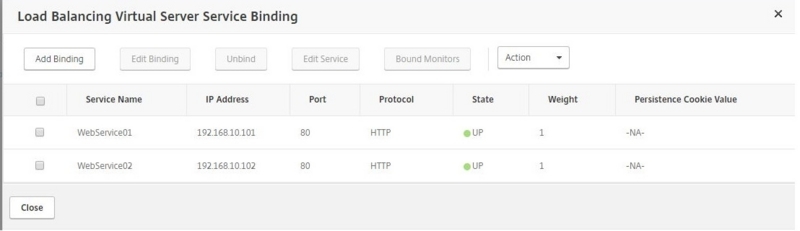

 ●サーバ設定

f:id:pocket01:20170725230502j:plain



●サービス設定

f:id:pocket01:20170725230458j:plain

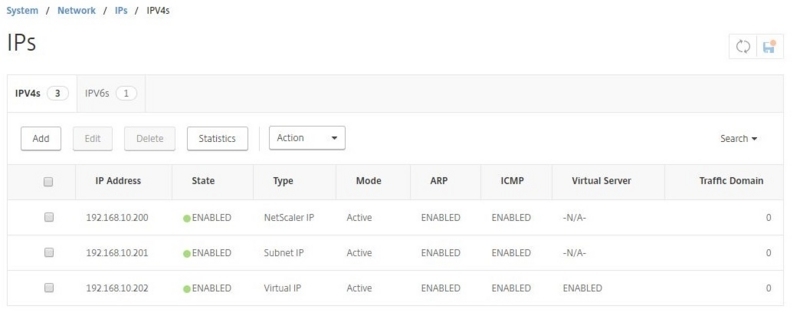

●その他(IP設定状況)

f:id:pocket01:20170725230554j:plain

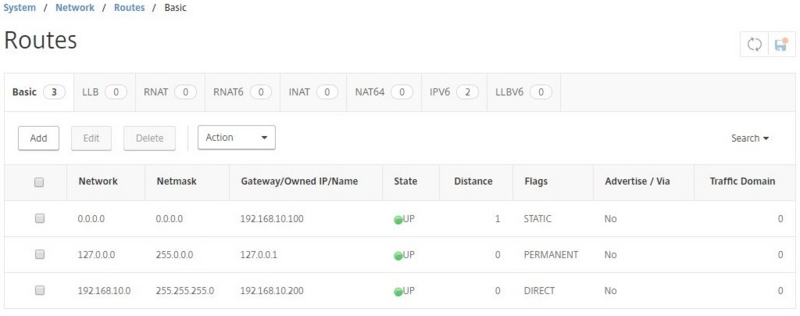

●その他(ROUTE設定状況)

f:id:pocket01:20170725230551j:plain

----------------------------------------------------------------------------------------------------------------



■動作

 ・同じアドレスでWebServer01 とWebServer02がロードバランスされて

  ブラウザ上の表示で確認できた。

  振り分けは、ラウンドラビンではなかったため、ベージ更新を行っても

  どちらかに偏った表示となり、数回に表示されたあとに切り替わる

  Web01 ->Web01 ->Web01 ->Web01 ->Web01 ->Web02 ->Web02 ->Web02 ->Web02 ->・・・・

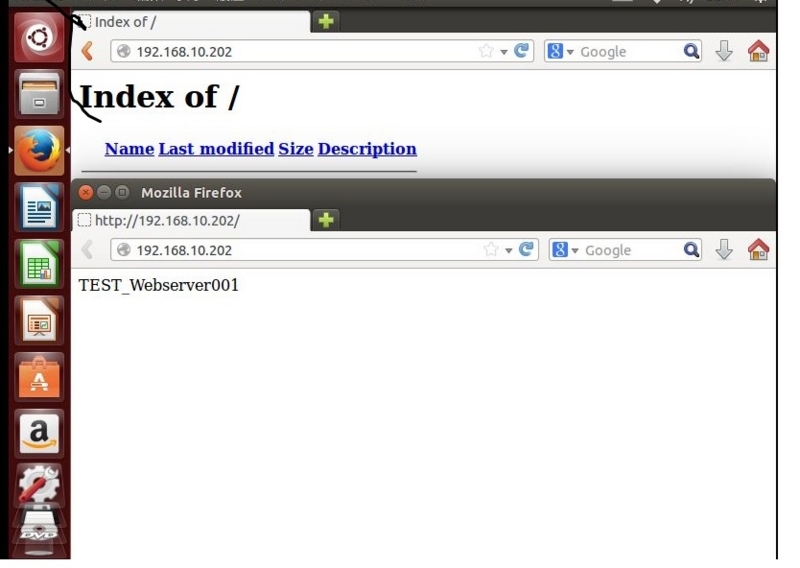

f:id:pocket01:20170725230558j:plain
